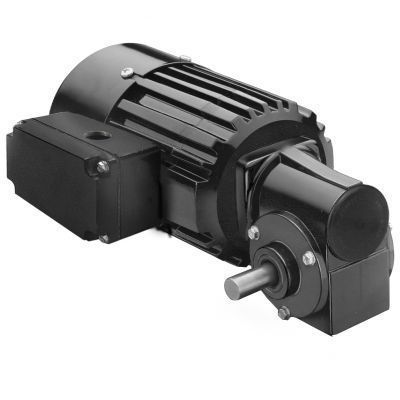

Motorredutor CA Model 1491

monofásicode rosca sem fimde eixos ortogonais

Produto
Motorredutor angular AC série 34R4BFCI-3F, modelo 1491. Unidade monofásica 230 V, 50 Hz projetada para montagem métrica e dimensões de eixo métricas. Potência de saída 50 W, velocidade nominal 35 rpm.

Especificações

• Velocidade: 35 rpm
• Torque nominal: 4,2 Nm (37 lb-in)
• Potência: 50 W (0,0667 HP)
• Tensão/frequência: 230 V, 50 Hz, monofásico
• Corrente: 0,50 A
• Relação de transmissão: 40
• Capacidade de carga radial: 180 N (40 lbs)
• Comprimento XH: 221 mm (8,69 in)
• Peso: 4,5 kg (10,1 lbs)
• ID diagrama de conexão: 07410021
• Número da peça do capacitor: 49401068
• Tipo de produto: 34R4BFCI-3F

Características padrão

• Roscas de montagem métricas e dimensões de eixo de acionamento métricas
• Caixa de bornes em alumínio fundido com bloco de terminais instalado. IP-44
• Resfriado por ventilador para alta potência de saída
• Sistema de isolamento Classe B operado dentro dos limites da Classe A para prolongar a vida útil das bobinas e lubrificantes
• Anel central e tampas em alumínio para eficiência térmica e menor peso
• Vedantes tipo lábio industriais nos eixos do motor e de saída
• Mancais de manga em bronze no eixo de saída lubrificados por pavios de feltro e reservatório para operação silenciosa
• Engrenagens permanentemente lubrificadas com graxa semilíquida para longa vida útil
• Rolamento sem-fim em bronze endurecido e retificado para alta capacidade a choques e durabilidade

Acessórios opcionais

• Kit de caixa de bornes em alumínio fundido para motores e motorredutores 33A, 34R, 42A, 42R e 48R [modelo 0984]
• Kit de caixa de bornes métrico em alumínio fundido com bloco de terminais para 33A, 34R, 42A, 42R e 48R [modelo 1984]
• Capacitor; tipo caixa plástica; 5.0 MFD / 400V [item 49401068]
• Grande kit de caixa de bornes em alumínio fundido para 34R, 42R, 48R, 42R-FX, 33A, 42A motores e motorredutores em estoque [modelo 0986]

Downloads disponíveis (tipos)
Desenhos CAD (PDF/DWG/STEP disponíveis pelo fabricante), diagrama de ligação, fichas de segurança

Especificações técnicas

• Velocidade: 35 rpm
• Torque nominal: 4,2 Nm (37 lb-in)
• Potência: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensão: 230 V, 50 Hz, monofásico
• Corrente: 0,50 A
• Relação de transmissão: 40
• Capacidade de carga radial: 180 N (40 lbs)
• Comprimento XH: 221 mm (8,69 in)
• Peso: 4,5 kg (10,1 lbs)
• ID diagrama de conexão: 07410021
• Número da peça do capacitor: 49401068
• Tipo de produto: 34R4BFCI-3F
