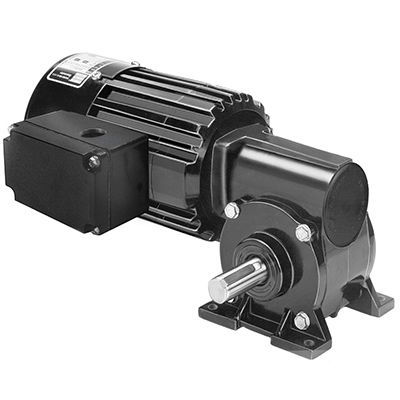

Motorredutor CA Model 1465

monofásicode rosca sem fimde eixos ortogonais

Visão geral do produto
O modelo 1465 da série Metric 34R-5F é um motorredutor AC em ângulo reto com roscas de montagem métricas e dimensões do eixo de saída métricas. O motor é totalmente fechado com grau de proteção IP-20 e é refrigerado por ventilador para alta potência de saída. Utiliza um sistema de isolamento Classe "B" operado dentro dos limites da Classe "A". A construção inclui anel central e tampas finais em alumínio para eficiência térmica e menor peso, carcaça de engrenagem não ventilada, vedações tipo lábio industriais, buchas de bronze no eixo de saída lubrificadas por mechas de feltro e reservatório, engrenagens lubrificadas permanentemente com óleo, roda sem-fim de bronze para alta capacidade a choques e sem-fim endurecido e retificado para longa vida.

Especificações

• Velocidade (rpm) : 140
• Torque nominal (Nm) : 2.4
• Torque nominal (lb-in) : 21
• Potência (Watts) : 50
• Potência (HP) : 1/15
• Voltagem : 230
• Hz : 50
• Fases : 1
• Amperes : 0.50
• Relação de transmissão : 10
• Carga radial (N) : 132
• Carga radial (lbs) : 30
• Comprimento XH (mm) : 232
• Comprimento XH (inch) : 9.15
• Peso (kg) : 5.6
• Peso (lbs) : 12.3
• Diagrama de ligação : 07410021
• Número da peça do capacitor : 49401154
• Tipo de produto : 34R4BFCI-5F
• HPDecimal : 0.0666

Características padrão

• Roscas de montagem métricas e dimensões do eixo de saída métricas.
• Totalmente fechado com grau de proteção IP-20.
• Refrigerado por ventilador para alta potência de saída.
• Sistema de isolamento Classe "B" operado dentro dos limites da Classe "A" para prolongar a vida útil das bobinas e lubrificantes.
• Anel central e tampas finais em alumínio para alta eficiência térmica e menor peso.
• Carcaça de engrenagem não ventilada.
• Vedações tipo lábio industriais nos eixos do motor e de saída.
• Buchas de bronze no eixo de saída lubrificadas por mechas de feltro e reservatório para funcionamento silencioso.
• Engrenagens lubrificadas permanentemente com óleo para longa vida útil.
• Roda sem-fim de bronze para alta capacidade a choques.
• Sem-fim endurecido e retificado para resistência e longa vida.

Acessórios opcionais

• Kit de caixa de bornes em alumínio injetado para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de caixa de bornes métrico em alumínio injetado com bloco de bornes para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Capacitor; tipo caixa plástica; 7.5MFD 370V (Item 49401154)
• Grande kit de caixa de bornes em alumínio injetado para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Documentos disponíveis (apenas títulos)

• Desenhos CAD (PDF, DWG, variantes STEP referenciadas)
• Diagrama de ligação (referência 07410021)
• Folhas de dados de segurança (ficha de segurança exxonmobile referenciada)

Especificações técnicas

• Modelo: 1465
• Série: Metric 34R-5F
• Velocidade: 140 rpm
• Torque nominal: 2.4 Nm / 21 lb-in
• Potência: 50 W (1/15 HP; HPDecimal 0.0666)
• Tensão: 230 V, 50 Hz, monofásico
• Corrente: 0.50 A
• Relação de transmissão: 10
• Capacidade de carga radial: 132 N (30 lbs)
• Comprimento XH: 232 mm / 9.15 in
• Peso: 5.6 kg / 12.3 lbs
• Referência diagrama de ligação: 07410021
• Número da peça do capacitor: 49401154
• Código tipo produto: 34R4BFCI-5F
