Motorredutor CA Model 1262

monofásicode rosca sem fimde engrenagens helicoidais

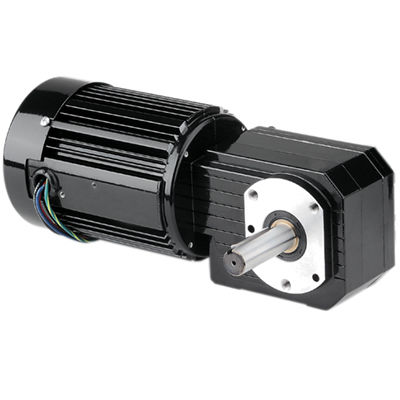

Visão geral Motoredutor de ângulo reto CA da série 42R-GB, modelo 1262, da Bodine Electric. Motoredutor de ângulo reto compacto, concebido para montagem métrica e dimensões métricas do eixo de transmissão. Destinado a funcionamento em CA monofásico, com engrenagens integradas e caixa de engrenagens lubrificada permanentemente. Especificações (tabela) Velocidade (rpm): 12 Binário nominal (Nm): 33 Binário nominal (lb-in): 290 Potência (Watts): 100 Potência (HP): 1/7,5 Volts: 230 Hz: 50 Fases: 1 Amperes: 0,78 Relação de transmissão: 120 Carga radial (N): 900 Carga radial (lbs): 200 Comprimento XH (mm): 294 Comprimento XH (polegadas): 11,57 Peso (kg): 8 Peso (libras): 17,5 Diagrama de ligação: 07410021 Número de peça do condensador: 49401154 Tipo de produto: 42R5BFCI-GB HPDecimal: 0,1333 Características padrão

• Roscas de montagem métricas e dimensões métricas do eixo de transmissão.
• Classificação IP-20, totalmente fechado.
• Arrefecimento por ventilador para elevada potência de saída.
• Sistema de isolamento de classe «B» operado dentro dos limites da classe «A» para prolongar a vida útil dos enrolamentos e do lubrificante.
• Anel central e proteções das extremidades em alumínio para elevada eficiência térmica e peso reduzido.
• Caixa de engrenagens sem ventilação.
• Vedantes industriais do tipo lábio no motor e nos eixos de saída.
• Rolamentos em toda a estrutura para maior capacidade de carga radial e longa vida útil.
• Engrenagens lubrificadas permanentemente com óleo para uma longa vida útil.
• Engrenagem de saída helicoidal endurecida para um funcionamento silencioso e elevado binário de saída.
• Engrenagem sem-fim em bronze para elevada resistência a cargas de choque.
• Engrenagem sem-fim endurecida e retificada para maior resistência e longa vida útil.

Acessórios opcionais

• Kit de caixa de terminais fundida para motores e motoredutores 33A, 34R, 42A, 42R e 48R [modelo 0984]
• Kit de caixa de terminais métrica fundida com bloco de terminais para motores e motoredutores 33A, 34R, 42A, 42R e 48R [modelo 1984]
• Condensador; tipo caixa de plástico; 7,5 MFD 370 V [Artigo 49401154]
• Kit de caixa de terminais grande fundida sob pressão para motores e motoredutores 34R, 42R, 48R, 42R-FX, 33A, 42A [modelo 0986]

Documentos disponíveis

• Desenhos CAD: PDF, DWG, STEP (recursos CAD específicos do produto disponíveis)
• Esquema de ligações: PDF (referência do esquema de ligações 07410021)
• Fichas de dados de segurança: PDF (FDS relacionadas disponíveis)

Características / especificações técnicas

• Modelo: 1262
• Série: Metric 42R-GB
• Velocidade: 12 rpm
• Binário nominal: 33 Nm (290 lb-in)
• Potência: 100 W (0,1333 HP / 1/7,5 HP)
• Tensão: 230 V, 50 Hz, monofásica
• Corrente: 0,78 A
• Relação de transmissão: 120
• Capacidade de carga radial: 900 N (200 lbs)
• Comprimento XH: 294 mm (11,57 pol.)
• Peso: 8 kg (17,5 lbs)
• Referência do diagrama de ligação: 07410021
• Número de peça do condensador: 49401154
• Tipo de produto: 42R5BFCI-GB
