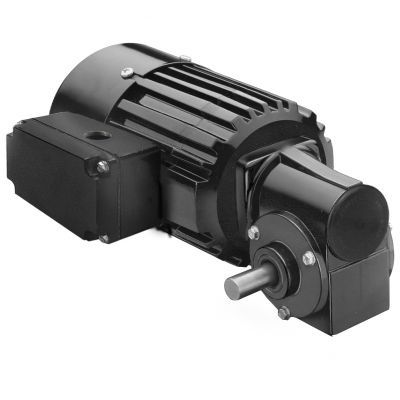

Motorredutor CA Model 1487

monofásicode rosca sem fimde eixos ortogonais

Produto
Modelo 1487 da série Metric 34R-3F, redutor com motor AC em ângulo reto. Redutor monofásico projetado para roscas de montagem métricas e dimensões do eixo de acionamento métricas.

Especificações (conforme mostrado na página)
Velocidade (rpm) : 47
Torque nominal (Nm) : 3.8
Torque nominal (lb-in) : 34
Potência (Watts) : 50
Potência (HP) : 1/15
Volts : 230
Hz : 50
Fases : 1
Amps : 0.50
Relação de transmissão : 30
Carga radial (N) : 180
Carga radial (lbs) : 40
Comprimento XH (mm) : 221
Comprimento XH (inch) : 8.69
Peso (kg) : 4.5
Peso (lbs) : 10.1
Diagrama de conexão : 07410021
Número da peça do capacitor : 49401068
Tipo de produto : 34R4BFCI-3F
HPDecimal : 0.0667

Características padrão

• Roscas de montagem métricas e dimensões do eixo de acionamento métricas.
• Caixa de terminais em alumínio fundido com bloco de terminais instalado. IP-44.
• Resfriado por ventilador para alta potência de saída.
• Sistema de isolamento classe "B" operando dentro dos limites da classe "A" para prolongar a vida útil das bobinas e do lubrificante.
• Aro central e flanges em alumínio para alta eficiência térmica e baixo peso.
• Vedações do tipo lábio industriais nos eixos do motor e de saída.
• Mangas de bronze no eixo de saída lubrificadas por pavios de feltro e reservatório para funcionamento silencioso.
• Engrenagem lubrificada permanentemente com graxa semipastosa para longa vida útil.
• Coroa de rosca (worm) em bronze para alta capacidade de carga por choque.
• Fuso sem-fim endurecido e retificado para resistência e longa vida útil.

Recursos disponíveis para download (tipos listados na página)
Desenhos CAD (PDF/DWG/STEP selecionáveis), diagrama de fiação, fichas de dados de segurança são fornecidos para o produto.

Acessórios opcionais (listados na página)

• Kit de montagem em placa base para redutores 3F [modelo 0967]
• Kit de caixa de terminais em alumínio fundido para motores e redutores 33A, 34R, 42A, 42R e 48R [modelo 0984]
• Kit de caixa de terminais métrica em alumínio fundido com bloco de terminais para 33A, 34R, 42A, 42R e 48R [modelo 1984]
• Capacitor; tipo caixa plástica; 5.0 MFD / 400V [Item 49401068]
• Grande kit de caixa de terminais em alumínio fundido para 34R, 42R, 48R, 42R-FX, 33A, 42A motores e redutores em estoque [modelo 0986]

Observações
Monofásico 230 V / 50 Hz, resfriado por ventilador, caixa de terminais em alumínio fundido IP-44 com bloco de terminais instalado. Engrenagem lubrificada permanentemente; coroa worm em bronze e buchas em bronze.

Características / especificações técnicas

• Modelo: Model 1487
• Série: Metric 34R-3F Series
• Velocidade: 47 rpm
• Torque nominal: 3.8 Nm (34 lb-in)
• Potência: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensão / Frequência: 230 V / 50 Hz (monofásico)
• Corrente: 0.50 A
• Relação de transmissão: 30
• Capacidade de carga radial: 180 N (40 lbs)
• Comprimento XH: 221 mm (8.69 in)
• Peso: 4.5 kg (10.1 lbs)
• Referência diagrama de conexão: 07410021
• Número da peça do capacitor: 49401068
• Designação do tipo de produto: 34R4BFCI-3F
