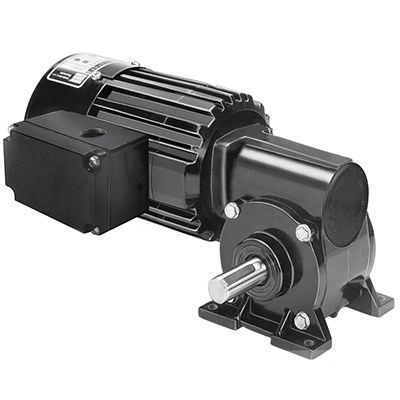

Motorredutor CA Model 1468

monofásicode rosca sem fimde eixos ortogonais

Visão geral do produto
Modelo 1468, série Metric 34R-5F, motor redutor angular AC projetado para aplicações industriais de baixa velocidade e alto torque. Unidade monofásica 230 V entregando 35 rpm e 6,8 Nm de torque nominal; saída angular compacta para instalações com espaço restrito.

Especificações principais

• Modelo: 1468
• Série: Metric 34R-5F
• Velocidade: 35 rpm
• Torque nominal: 6,8 Nm (60 lb-in)
• Potência: 50 W (0,0666 HP)
• Tensão / Frequência: 230 V AC / 50 Hz
• Fase: Monofásico (1)
• Corrente: 0,50 A
• Razão de redução: 40
• Capacidade de carga radial: 220 N (50 lbs)
• Comprimento XH: 232 mm (9,15 in)
• Peso: 5,6 kg (12,3 lbs)

Desenhos e documentos disponíveis
Desenhos CAD nos formatos PDF, DWG e STEP. Diagrama de ligação (referência do diagrama de conexão: 07410021) em PDF. Fichas de dados de segurança disponíveis para materiais relacionados.

Características padrão

• Roscas de montagem métricas e dimensões do eixo em métrico
• Totalmente fechado, IP-20
• Resfriado por ventilador para maior potência de saída
• Sistema de isolamento Classe B operando dentro dos limites da Classe A para prolongar a vida útil dos enrolamentos e lubrificantes
• Anel central e tampas em alumínio para eficiência térmica e baixo peso
• Carcaça de engrenagem não ventilada
• Vedantes do tipo lábio industriais nos eixos do motor e de saída
• Bronze sleeve bearings no eixo de saída, lubrificados por pavios de feltro e reservatório para funcionamento silencioso
• Engrenagem permanentemente lubrificada com óleo para longa vida
• Roda sem-fim em bronze para alta capacidade contra cargas de choque
• Roda sem-fim temperada e retificada para resistência e longa vida

Acessórios opcionais

• Kit de caixa de bornes injetada para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de caixa de bornes métrica injetada com bloco de bornes para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Capacitor, tipo caixa plástica, 7,5 MFD 370 V (item 49401154)
• Kit de caixa de bornes grande injetada para motores e motorredutores padrão 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Especificações técnicas

• Código de tipo do produto: 34R4BFCI-5F
• Velocidade: 35 rpm
• Torque nominal: 6,8 Nm (60 lb-in)
• Potência: 50 W (0,0666 HP)
• Tensão: 230 V AC
• Frequência: 50 Hz
• Fases: Monofásico (1)
• Corrente: 0,50 A
• Razão: 40
• Capacidade de carga radial: 220 N (50 lbs)
• Comprimento XH: 232 mm (9,15 in)
• Peso: 5,6 kg (12,3 lbs)
• Referência do diagrama de conexão: 07410021
• Número da peça do capacitor: 49401154
