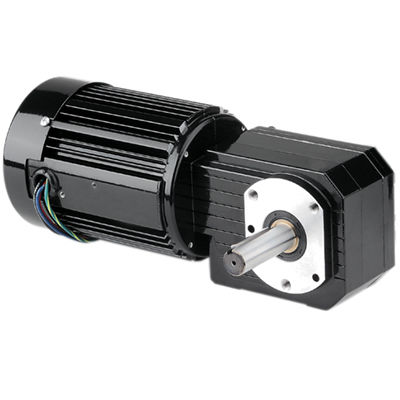

Motorredutor CA Model 1260

monofásicode rosca sem fimde engrenagens helicoidais

Produto
Modelo 1260 Série Metric 42R-GB Motorredutor de ângulo reto AC

Visão geral
Motorredutor de ângulo reto AC da série Metric 42R-GB. Totalmente fechado IP-20, refrigerado por ventilador para alta potência de saída. Roscas de montagem métricas e dimensões do eixo de acionamento métricas. Projetado com engrenagens sem-fim e helicoidais endurecidas, engrenagens e rolamentos lubrificados permanentemente para aumentar a capacidade de carga radial e a vida útil.

Especificações

• Velocidade (rpm): 23
• Torque nominal (Nm): 23
• Torque nominal (lb-in): 204
• Potência (Watts): 100
• Potência (HP): 1/7.5
• Volts: 230
• Hz: 50
• Fases: 1
• Amperes: 0.78
• Relação de engrenagem: 60
• Carga radial (N): 900
• Carga radial (lbs): 200
• Comprimento XH (mm): 294
• Comprimento XH (inch): 11.57
• Peso (kg): 8
• Peso (lbs): 17.5
• Diagrama de conexão: 07410021
• Número da peça do capacitor: 49401154
• Tipo de produto: 42R5BFCI-GB
• HPDecimal: 0.1333

Características padrão

• Roscas de montagem métricas e dimensões do eixo de acionamento métricas.
• Grau de proteção totalmente fechado IP-20.
• Refrigerado por ventilador para alta potência de saída.
• Sistema de isolamento Classe "B" operando dentro dos limites da Classe "A" para prolongar a vida útil dos enrolamentos e lubrificantes.
• Anel central e tampas em alumínio para alta eficiência térmica e baixo peso.
• Carcaça de engrenagem não ventilada.
• Vedações tipo lábio industriais nos eixos do motor e de saída.
• Rolamentos por toda a unidade para aumentar a capacidade de carga radial e a durabilidade.
• Engrenagens lubrificadas permanentemente com óleo para longa vida útil.
• Engrenagem de saída helicoidal endurecida para funcionamento silencioso e alto torque de saída.
• Engrenagem sem-fim em bronze para alta capacidade de choque.
• Sem-fim endurecido e retificado para resistência e longa vida útil.

Documentos disponíveis / Downloads

• Desenhos CAD disponíveis (formatos PDF, DWG, STEP).
• Diagrama de fiação disponível (número do diagrama de conexão 07410021).
• Ficha de Dados de Segurança disponível (MSDS ExxonMobil referenciado).

Acessórios opcionais

• Kit de caixa de bornes em alumínio fundido para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984).
• Kit de caixa de bornes métrico em alumínio fundido com bloco de bornes para 33A, 34R, 42A, 42R e 48R (modelo 1984).
• Capacitor; tipo caixa plástica; 7.5MFD 370V (Item 49401154).
• Grande kit de caixa de bornes em alumínio fundido para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986).

Especificações técnicas

• Velocidade: 23 rpm
• Torque nominal: 23 Nm (204 lb-in)
• Potência: 100 W (0.1333 HP)
• Tensão/Frequência: 230 V, 50 Hz, monofásico
• Corrente: 0.78 A
• Relação de marcha: 60
• Capacidade de carga radial: 900 N (200 lbs)
• Comprimento XH: 294 mm (11.57 in)
• Peso: 8 kg (17.5 lbs)
• Referência do diagrama de conexão: 07410021
• Número da peça do capacitor: 49401154
• Tipo de produto: 42R5BFCI-GB
