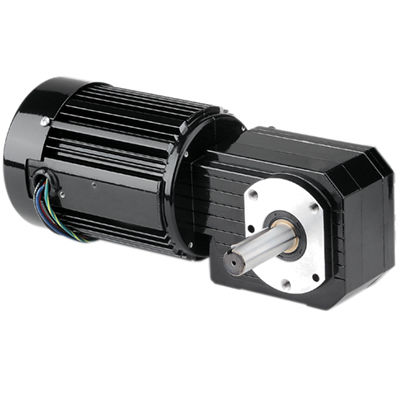

Motorredutor CA Model 1264

monofásicode rosca sem fimde engrenagens helicoidais

Produto
Modelo 1264 da série Metric 42R-GB, motor-redutor AC angular monofásico. Projetado para montagem métrica e dimensões de eixo métricas, indicado para aplicações industriais que exigem transmissão de potência compacta em ângulo reto.

Especificações
Velocidade (rpm): 7,4
Torque nominal (Nm): 42
Torque nominal (lb-in): 375
Potência (W): 100
Potência (HP): 1/7.5
Volts: 230
Hz: 50
Fases: 1
Amperes: 0,78 A
Relação de transmissão: 190
Carga radial (N): 900
Carga radial (lbs): 200
Comprimento XH (mm): 294
Comprimento XH (polegadas): 11.57
Peso (kg): 8
Peso (lbs): 17.5
Diagrama de conexão: 07410021
Número da peça do capacitor: 49401154
Tipo de produto: 42R5BFCI-GB
HPDecimal: 0.1333

Recursos padrão

• Roscas de montagem métricas e dimensões de eixo métricas.
• Invólucro totalmente fechado, grau de proteção IP-20.
• Resfriamento por ventilador para alta potência de saída.
• Sistema de isolamento Classe B operado dentro dos limites da Classe A para prolongar a vida útil das bobinas e lubrificantes.
• Aro central e tampas finais em alumínio para alta eficiência térmica e leveza.
• Carter de engrenagem não ventilado.
• Vedações tipo lábio industriais nos eixos do motor e de saída.
• Rolamentos em toda a unidade para aumentar a capacidade de carga radial e longa vida útil.
• Engrenagens lubrificadas permanentemente com óleo para longa vida útil.
• Engrenagem helicoidal endurecida na saída para baixo ruído e alto torque de saída.
• Roda de rosca em bronze para alta capacidade a choques.
• Rosca sem-fim endurecida e retificada para resistência e longa vida útil.

Acessórios opcionais

• Kit de caixa de terminais em zamak para motores e redutores 33A, 34R, 42A, 42R e 48R (modelo 0984).
• Kit de caixa de terminais métricos em zamak com borne para 33A, 34R, 42A, 42R e 48R (modelo 1984).
• Capacitor; tipo caixa plástica; 7.5MFD 370V (Item 49401154).
• Grande kit de caixa de terminais em zamak para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986).

CAD e cabeamento
Desenhos CAD disponíveis em vários formatos (PDF, DWG, STEP). Diagrama de cabeamento disponível (referência diagrama de conexão 07410021).

Especificações técnicas

• Série: Metric 42R-GB Series AC Right Angle Gearmotor.
• Modelo: Model 1264.
• Velocidade: 7,4 rpm.
• Torque nominal: 42 Nm (375 lb-in).
• Potência: 100 W (1/7.5 HP; HPDecimal 0.1333).
• Tensão: 230 V, 50 Hz, monofásico.
• Corrente: 0,78 A.
• Relação de transmissão: 190.
• Capacidade de carga radial: 900 N (200 lbs).
• Comprimento XH: 294 mm (11.57 in).
• Peso: 8 kg (17.5 lbs).
• Referência diagrama de conexão: 07410021.
• Número da peça do capacitor: 49401154.
• Tipo de produto: 42R5BFCI-GB.
