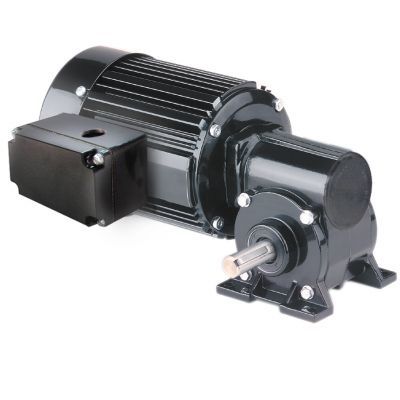

Motorredutor CA Model 1678

monofásicode rosca sem fimde eixos ortogonais

Visão geral
Série métrica 42R-5N motorredutor angular AC — Modelo 1678. Unidade monofásica com montagem métrica e dimensões de eixo métricas, projetada para aplicações industriais que exigem transmissão de potência compacta em ângulo reto.

Especificações
Velocidade (rpm): 32
Torque nominal (Nm): 12,8
Torque nominal (lb-in): 113
Potência (W): 100
Potência (HP): 1/7,5
Volts: 230
Hz: 50
Fases: 1
Amperes: 0,83
Relação de engrenagem: 40
Carga radial (N): 800
Carga radial (lbs): 180
Comprimento XH (mm): 260
Comprimento XH (inch): 10,25
Peso (kg): 7,3
Peso (lbs): 16,3
Diagrama de conexão: 07410021
Número da peça do capacitor: 49401154
Tipo de produto: 42R5BFCI-5N
HPDecimal: 0,1333

Características padrão

• Roscagem de montagem métrica e dimensões de eixo métricas para integração direta em sistemas métricos.
• Encapsulamento totalmente fechado com classificação IP-20 para proteção dos componentes internos.
• Resfriamento por ventilador para manter a potência nominal.
• Sistema de isolamento Classe 'B' operado dentro dos limites da Classe 'A' para prolongar a vida útil das bobinas e lubrificantes.
• Anel central e tampas em alumínio para melhor eficiência térmica e menor peso.
• Carenagem de engrenagem não ventilada para reter o lubrificante e prevenir contaminação.
• Vedações tipo lábio industriais nos eixos do motor e de saída para vedação confiável sob carga.
• Rolamentos de agulhas em todo o conjunto para aumentar a capacidade de carga radial e a vida útil.
• Engrenagens permanentemente lubrificadas com óleo para longos intervalos de manutenção.
• Roda sem-fim em bronze para elevada capacidade a choques.
• Sem-fim temperado e retificado para resistência e longa vida operacional.

Acessórios opcionais

• Kit de caixa de bornes em alumínio injetado para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de caixa de bornes métrica em alumínio injetado com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Capacitor; tipo caixa plástica; 7,5MFD 370V (Item 49401154)
• Grande kit de caixa de bornes em alumínio injetado para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

CAD / Desenhos / Diagramas

• Desenhos CAD disponíveis: INF M0334B (PDF / DWG / STEP)
• Diagrama de ligação referenciado: 07410021

Especificações técnicas

• Velocidade: 32 rpm
• Torque nominal: 12,8 Nm (113 lb-in)
• Potência: 100 W (1/7,5 HP)
• Tensão: 230 V, 50 Hz, monofásico
• Corrente: 0,83 A
• Relação de engrenagem: 40
• Capacidade de carga radial: 800 N (180 lbs)
• Comprimento XH: 260 mm (10,25 in)
• Peso: 7,3 kg (16,3 lbs)
• Diagrama de conexão: 07410021
• Número da peça do capacitor: 49401154
• Tipo de produto: 42R5BFCI-5N
