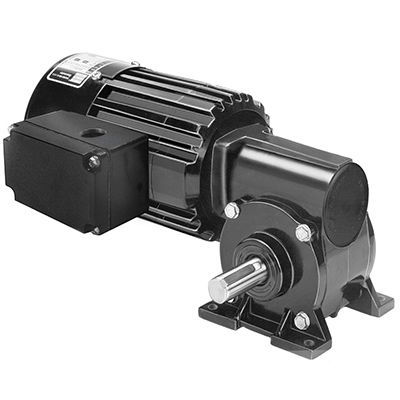

Motorredutor CA Model 1466

monofásicode rosca sem fimde eixos ortogonais

Produto
O modelo 1466 é um motoredutor de ângulo reto da série Metric 34R-5F em corrente alternada, destinado a aplicações industriais compactas. Unidade monofásica 230 V, 50 Hz com potência de 50 W, relação de redução 20:1 e velocidade nominal de 70 rpm. Product Type: 34R4BFCI-5F. Capacitor Part No.: 49401154. Connection Diagram No.: 07410021.

Especificações

• Velocidade (rpm): 70
• Torque nominal (Nm): 4,4
• Torque nominal (lb-in): 39
• Potência (W): 50
• Potência (HP): 1/15
• HPDecimal: 0,0666
• Tensão/Frequência: 230 V, 50 Hz, monofásico
• Corrente (A): 0,50
• Relação de engrenagem: 20
• Carga radial: 220 N (50 lbs)
• Comprimento XH: 232 mm (9,15 in)
• Peso: 5,6 kg (12,3 lbs)

Características padrão

• Roscas de fixação métricas e eixo de saída com dimensões métricas
• Totalmente fechado, grau de proteção IP-20
• Motor refrigerado por ventilador para desempenho consistente
• Sistema de isolamento Classe B operando dentro dos limites da Classe A para prolongar a vida útil das bobinas e lubrificantes
• Aro central e tampas em alumínio para eficiência térmica e menor peso
• Cárter de engrenagem não ventilado
• Vedações tipo lábio industriais nos eixos do motor e de saída
• Mancais tipo luva em bronze no eixo de saída lubrificados por pavios de feltro e reservatório para operação silenciosa
• Engrenagem lubrificada permanentemente com óleo para longa vida útil
• Roda sem-fim em bronze para elevada capacidade a choques
• Roda sem-fim cementada e retificada para resistência e durabilidade

Acessórios opcionais

• Kit de caixa de bornes em alumínio para 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de caixa de bornes métrico em alumínio com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Capacitor, tipo caixa plástica, 7,5 MFD 370 V (Item 49401154)
• Grande kit de caixa de bornes em alumínio para 34R, 42R, 48R, 42R-FX, motores e motoredutores 33A, 42A em stock (modelo 0986)

Dados técnicos

• Connection Diagram No.: 07410021
• Capacitor Part No.: 49401154
• Product Type: 34R4BFCI-5F
• Velocidade: 70 rpm
• Torque nominal: 4,4 Nm (39 lb-in)
• Potência: 50 W (1/15 HP)
• Corrente: 0,50 A
• Relação: 20
• Capacidade de carga radial: 220 N (50 lbs)
• Comprimento XH: 232 mm (9,15 in)
• Peso: 5,6 kg (12,3 lbs)
