Motorredutor CA Model 1469

monofásicode rosca sem fimde eixos ortogonais

Visão geral

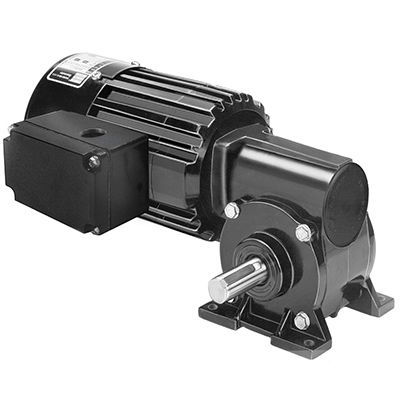

Modelo 1469 da série Metric 34R-5F, motorredutor angular CA da Bodine Electric. Ponto de funcionamento nominal: 23 rpm; 72 lb·in (8,1 Nm); 1/15 HP (50 W); 230 V CA, monofásico.

Desenhos CAD
Recursos CAD para download disponíveis para o modelo 1469: PDF, DWG, STEP.

Diagrama de fiação
Diagrama de conexão disponível em PDF (identificador: 07410021).

Fichas de segurança
Ficha de dados de segurança disponível em PDF para os materiais associados a este produto.

Acessórios opcionais

• Kit de caixa de terminais em alumínio fundido para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de caixa de terminais métrica em alumínio fundido com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Capacitor, tipo caixa plástica, 7.5 MFD 370V (item 49401154)
• Grande kit de caixa de terminais em alumínio fundido para motores e motorredutores de estoque 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Características padrão

• Roscas de montagem métricas e dimensões do eixo de acionamento métricas
• Totalmente fechado, grau de proteção IP-20
• Resfriado por ventilador para maior potência contínua
• Sistema de isolamento Classe B operado dentro dos limites da Classe A para prolongar a vida útil dos enrolamentos e do lubrificante
• Aro central e tampas finais em alumínio para melhor dissipação térmica e baixo peso
• Carcaça de engrenagem não ventilada
• Vedantes tipo lábio industriais nos eixos do motor e de saída
• Buchas de bronze no eixo de saída, lubrificadas por pavios de feltro e reservatório para operação silenciosa
• Engrenagens lubrificadas permanentemente com óleo para longa vida útil
• Roda sem-fim em bronze para alta capacidade de choque
• Sem-fim temperado e retificado para resistência e durabilidade

Especificações técnicas

• Série: Metric 34R-5F Series AC Right Angle Gearmotor
• Modelo: 1469
• Velocidade (rpm): 23
• Torque nominal: 8,1 Nm (72 lb·in)
• Potência: 50 W (1/15 HP)
• Tensão: 230 V CA
• Frequência: 50 Hz
• Fases: 1
• Corrente: 0,50 A
• Relação de engrenagem: 60
• Carga radial: 220 N (50 lbs)
• Comprimento XH: 232 mm (9,15 in)
• Peso: 5,6 kg (12,3 lbs)
• Diagrama de conexão: 07410021
• Número da peça do capacitor: 49401154
• Tipo de produto: 34R4BFCI-5F
• HP decimal: 0,0666
