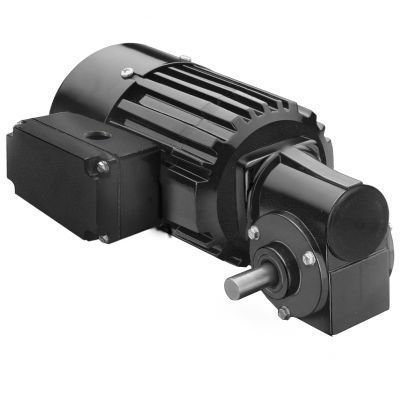

Motorredutor CA Model 1488

monofásicode rosca sem fimde eixos ortogonais

Visão geral do produto
Série Metric 34R-3F redutor-motor angular AC, Modelo 1488. Redutor-motor angular compacto projetado para aplicações AC com montagem métrica e dimensões do eixo de saída métricas.

Especificações
Velocidade (rpm): 140
Torque nominal (Nm): 2.1
Torque nominal (lb-in): 19
Potência (Watts): 50
Potência (HP): 1/15
Volts: 230
Hz: 50
Fases: 1
Amps: 0.50
Relação de engrenagem: 10
Carga radial (N): 22
Carga radial (lbs): 5
Comprimento XH (mm): 221
Comprimento XH (inch): 8.69
Peso (kg): 4.5
Peso (lbs): 10.1
Diagrama de ligação: 07410021
Número da peça do condensador: 49401068
Tipo de produto: 34R4BFCI-3F
HPDecimal: 0.0667

Recursos padrão

• Roscas de montagem métricas e dimensões do eixo de saída métricas.
• Caixa de bornes em alumínio fundido com bloco de terminais instalado. IP-44.
• Refrigeração por ventilador para alta potência de saída.
• Sistema de isolamento Classe B operado dentro dos limites da Classe A para prolongar a vida útil das bobinas e dos lubrificantes.
• Anel central e flanges em alumínio para alta eficiência térmica e baixo peso.
• Vedantes tipo lábio industriais nos eixos do motor e de saída.
• Mancais de luva em bronze no eixo de saída lubrificados por pavios de feltro e reservatório para operação silenciosa.
• Engrenagens lubrificadas permanentemente com graxa semilíquida para longa vida útil.
• Roda de rosca sem-fim em bronze para alta capacidade a cargas de choque.
• Parafuso sem-fim temperado e retificado para resistência e longa vida.

Desenhos e documentos disponíveis

• Desenhos CAD: PDF, DWG, STEP (disponíveis para download na página do produto).
• Diagrama de fiação (número do diagrama de conexão: 07410021).
• Ficha de dados de segurança (ficha de segurança de óleo industrial listada).

Acessórios opcionais

• Kit de montagem em placa de base para redutores 3F (modelo 0967).
• Kit de caixa de bornes em alumínio fundido para motores e redutores 33A, 34R, 42A, 42R e 48R (modelo 0984).
• Kit de caixa de bornes métrico em alumínio fundido com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984).
• Condensador; tipo caixa plástica; 5.0 MFD / 400 V (Item 49401068).
• Grande kit de caixa de bornes em alumínio fundido para 34R, 42R, 48R, 42R-FX, motores e redutores em estoque 33A, 42A (modelo 0986).

especificações técnicas

• Modelo: Model 1488
• Série: Metric 34R-3F
• Velocidade: 140 rpm
• Torque nominal: 2.1 Nm (19 lb-in)
• Potência: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensão/Frequência: 230 V, 50 Hz, monofásico
• Corrente: 0.50 A
• Relação de engrenagem: 10
• Capacidade de carga radial: 22 N (5 lbs)
• Comprimento XH: 221 mm (8.69 in)
• Peso: 4.5 kg (10.1 lbs)
• Ref. diagrama de conexão: 07410021
• Número da peça do condensador: 49401068
• Código do tipo de produto: 34R4BFCI-3F
