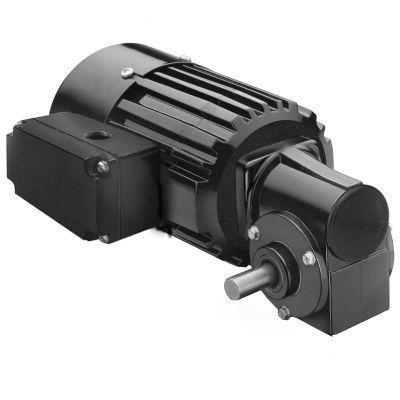

Motorredutor CA Model 1490

monofásicode rosca sem fimde eixos ortogonais

Produto
Modelo 1490 da Série Metric 34R-3F: redutor angular AC. Unidade monofásica 230 V 50 Hz que fornece 70 rpm na saída e torque nominal de 3,4 Nm, projetada para aplicações industriais de baixa velocidade e alto torque.

Especificações

• Velocidade (rpm): 70
• Torque nominal: 3,4 Nm (30 lb-in)
• Potência: 50 W (1/15 HP, HPDecimal 0,0667)
• Tensão / Frequência: 230 V / 50 Hz
• Fases: monofásico (1)
• Corrente: 0,50 A
• Relação de engrenagem: 20
• Capacidade de carga radial: 180 N (40 lbs)
• Comprimento XH: 221 mm (8,69 in)
• Peso: 4,5 kg (10,1 lbs)
• Diagrama de conexão: 07410021
• Peça do capacitor: 49401068
• Tipo de produto: 34R4BFCI-3F

Características padrão

• Roscas de montagem métricas e dimensões do eixo em métricas.
• Caixa de bornes em alumínio injetado com bloco de terminais instalado. IP-44.
• Refrigeração por ventilador para alta potência de saída.
• Sistema de isolamento Classe B operado dentro dos limites da Classe A para prolongar a vida útil das bobinas e lubrificantes.
• Aro central e tampas em alumínio para alta eficiência térmica e baixo peso.
• Selos de tipo lábio industriais nos eixos do motor e de saída.
• Buchas de bronze no eixo de saída lubrificadas por pavios de feltro e reservatório para funcionamento silencioso.
• Engrenagem permanentemente lubrificada com graxa semilíquida para longa vida útil.
• Roda sem-fim de bronze endurecida e retificada para alta capacidade a impactos e durabilidade.

Acessórios opcionais

• Kit de montagem em base para redutores 3F (modelo 0967).
• Kit de caixa de bornes injetada para motores e redutores 33A, 34R, 42A, 42R e 48R (modelo 0984).
• Kit de caixa de bornes métrica injetada com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984).
• Capacitor; tipo caixa plástica; 5,0 MFD / 400V (Item 49401068).
• Grande kit de caixa de bornes injetada para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986).

Downloads disponíveis
Desenhos CAD disponíveis nos formatos PDF, DWG e STEP. Diagrama de fiação (Connection Diagram 07410021) e Ficha de Segurança disponíveis.

Características / especificações técnicas

• Modelo: 1490
• Série: Metric 34R-3F
• Velocidade: 70 rpm
• Torque nominal: 3,4 Nm (30 lb-in)
• Potência: 50 W (1/15 HP)
• Tensão: 230 V
• Frequência: 50 Hz
• Fases: 1 (monofásico)
• Corrente: 0,50 A
• Relação de engrenagem: 20
• Carga radial: 180 N (40 lbs)
• Comprimento XH: 221 mm (8,69 in)
• Peso: 4,5 kg (10,1 lbs)
• Referência diagrama de conexão: 07410021
• Peça do capacitor: 49401068
• Tipo de produto: 34R4BFCI-3F
