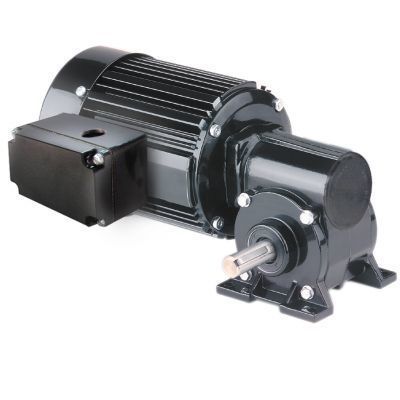

Motorredutor CA Model 1623

monofásicode rosca sem fimde eixos ortogonais

Produto Motoredutor de ângulo reto de corrente alternada da série métrica 42R-5F — Modelo 1623 Especificações Velocidade (rpm) : 140 Binário nominal (Nm) : 3,6 Binário nominal (lb-in) : 32 Potência (Watts) : 83 Potência (HP) : 1/9 Voltos : 230 Hz : 50 Fases : 1 Amperes : 0,63 Relação de transmissão : 10 Carga radial (N) : 45 Carga radial (lbs) : 10 Comprimento XH (mm) : 246 Comprimento XH (polegadas) : 9,69 Peso (kg) : 6,4 Peso (lbs) : 14,3 Diagrama de ligação: 07410021 Número de peça do condensador: 49401154 Tipo de produto: 42R4BFCI-5F HPDecimal: 0,1111 Características padrão

• Roscas de montagem métricas e dimensões métricas do eixo de transmissão.
• Classificação IP-20, totalmente fechado.
• Arrefecimento por ventilador para elevada potência de saída.
• Sistema de isolamento de classe «B» operado dentro dos limites da classe «A» para prolongar a vida útil dos enrolamentos e do lubrificante.
• Anel central e proteções das extremidades em alumínio para elevada eficiência térmica e peso reduzido.
• Caixa de engrenagens sem ventilação.
• Vedantes industriais do tipo lábio no motor e nos eixos de saída.
• Mancais de luva em bronze no eixo de saída, lubrificados por mechas de feltro e reservatório para um funcionamento silencioso.
• Engrenagens lubrificadas permanentemente com óleo para uma longa vida útil.
• Engrenagem sem-fim em bronze para elevada capacidade de resistência a cargas de choque.
• Engrenagem sem-fim endurecida e retificada para maior resistência e longa vida útil.

Acessórios opcionais

• Kit de caixa de terminais fundida para motores e motoredutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de caixa de terminais métrica fundida sob pressão com bloco de terminais para motores e motoredutores 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Condensador; tipo caixa de plástico; 7,5 MFD 370 V (Artigo 49401154)
• Kit de caixa de terminais grande fundida sob pressão para motores e motoredutores 34R, 42R, 48R, 42R-FX, 33A e 42A (modelo 0986)

Características / especificações técnicas

• Velocidade (rpm): 140
• Binário nominal (Nm): 3,6
• Binário nominal (lb-in): 32
• Potência (Watts): 83
• Potência (HP): 1/9
• Volts: 230
• Hz: 50
• Fases: 1
• Amperes: 0,63
• Relação de transmissão: 10
• Carga radial (N): 45
• Carga radial (lbs): 10
• Comprimento XH (mm): 246
• Comprimento XH (polegadas): 9,69
• Peso (kg): 6,4
• Peso (libras): 14,3
• Diagrama de ligação: 07410021
• Número de peça do condensador: 49401154
• Tipo de produto: 42R4BFCI-5F
• HPDecimal: 0,1111
