Ar condicionado para painel elétrico vertical Model 4730

compactopara sala informáticaindustrial

Visão geral
Os sistemas NEMA 4 (IP66) Cabinet Cooler® fornecem refrigeração estanque a poeira, resistente a óleo e respingos, adequados para uso interno e externo em ambientes industriais. Modelos de operação contínua entregam refrigeração constante e purga positiva de invólucros eletrônicos usando um tubo vórtice acionado por ar comprimido. Cada sistema inclui separador água-sujeira e kit de distribuição de ar frio.

Como funciona
O ar comprimido entra no Cabinet Cooler® com tubo vórtice e é dividido em fluxos quente e frio. O ar frio é direcionado ao interior do invólucro através do kit de distribuição, enquanto o ar quente é exaurido para a atmosfera. O sistema mantém leve pressão positiva para evitar a entrada de ar ambiente contaminado.

Aplicações

• Controladores programáveis (PLC)
• Armários de controle de linha
• Centros de controle de motores (MCC)
• Painéis de relé
• Sistemas NC/CNC
• Centros de controle modulares
• Câmeras CCTV
• Armários de computadores
• Invólucros de laser
• Balanças eletrônicas

Vantagens

• Baixo custo de instalação e manutenção mínima
• Projeto compacto sem peças móveis
• Capacidades de refrigeração de 275 a 5.600 Btu/h (80–1.641 W)
• Funcionamento silencioso com silenciador opcional
• Instalação rápida através de um knockout elétrico padrão
• Mantém a integridade NEMA 4 (IP66) com válvula de alívio de baixa pressão
• Sem CFCs; refrigeração sem fluido refrigerante
• Estabiliza temperatura e umidade internas; reduz risco de condensação
• Elimina ventiladores e filtros internos
• Fornece proteção para lavagem (washdown)

Modelos / Capacidades (Série operação contínua 4704–4780)
Modelo — Btu/h (Watts)
4704 — 275 (80)
4708 — 550 (162)
4715 — 1.000 (293)
4725 — 1.700 (498)
4730 — 2.000 (586)
4740 — 2.800 (821)
4750 — 3.400 (997)
4760 — 4.000 (1.171)
4770 — 4.800 (1.406)
4780 — 5.600 (1.641)

Desempenho (dados selecionados)
Modelo — Btu/h — Watts — Nível de som (dBA)
4704 — 275 — 80 — 59*
4708 — 550 — 162 — 67*
4715 — 1.000 — 293 — 73
4725 — 1.700 — 498 — 80
4730 — 2.000 — 586 — 80
4740 — 2.800 — 821 — 82
4750 — 3.400 — 997 — 84
4760 — 4.000 — 1.171 — 84
4770 — 4.800 — 1.406 — 84
4780 — 5.600 — 1.641 — 85
*Com silenciador frio opcional instalado. Capacidade medida a 100 PSIG (6,9 BAR).

Componentes incluídos & variantes

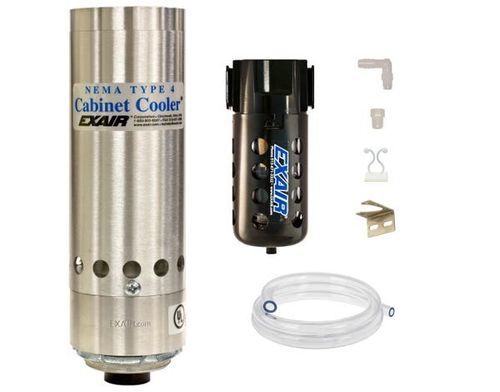

• Sistemas de operação contínua (4704–4780): cooler, separador água-sujeira, kit de distribuição de ar frio.
• Sistemas com controle por termostato (4804–4880): incluem cooler, válvula solenóide e termostato (ajustado de fábrica para 95°F / 35°C).
• Atualização ETC: controle eletrônico de temperatura com display LED; disponível como opção ou instalado de fábrica.
• Modelos Alta Temperatura: para ambientes de 125°F–200°F (52°C–93°C).
• Modelos NHP (Non-Hazardous Purge): purga positiva contínua para ambientes muito empoeirados.
• Sistemas duplos: combinação de unidades para maior capacidade (modelos ##50–##80).

Filtragem, distribuição e outros detalhes

• Filtragem padrão: separador automático água e sujeira de 5 mícrons para evitar entrada de condensado e partículas no invólucro.
• Kit de distribuição de ar frio: tubulação, clipes adesivos e conexões para direcionar o ar a pontos quentes.
• Umidade: com o invólucro selado, o sistema estabiliza a umidade relativa em ~45% e evita condensação interna.
• Queda de temperatura: aprox. 54°F (30°C) a partir do ar de alimentação a 100 PSIG; o ar frio do vórtice normalmente fica ~16°F (-9°C) abaixo do ar comprimido ambiente.
• Materiais: construção em alumínio com tubo vórtice em aço inoxidável 303.
• Montagem: instala através de furo perfurado ou knockout elétrico padrão (1-1/2 NPS); kits de montagem lateral disponíveis para manter a classificação NEMA.
• Certificações: UL Listed, compatível com CE; CSA onde aplicável.

Especificações técnicas

• Nome da série: NEMA 4 Cabinet Cooler® Systems
• Faixa de refrigeração: 275–5.600 Btu/h (80–1.641 W)
• Modos de operação: Contínuo, Termostato, ETC, Alta Temperatura, NHP, Duplo
• Filtro: dreno automático 5 mícrons (padrão)
• Distribuição de ar frio: kit incluído
• Montagem: knockout elétrico padrão (1-1/2 NPS) ou furo perfurado; opções de montagem lateral
• Materiais: corpo em alumínio; tubo vórtice 303 inox
• Queda de temperatura: ~54°F (30°C) a 100 PSIG
• Níveis de som: dependem do modelo (~59–85 dBA)
• Pressão nominal de alimentação para capacidade: 100 PSIG (6,9 BAR)
• Aplicações típicas: resfriamento de painéis e armários para eletrônica de controle (PLC, MCC, CNC, CCTV, etc.)
