Ar condicionado para painel elétrico compacto Model HT4730

industrialde exteriorpara altas temperaturas

Visão geral Os sistemas Cabinet Cooler® EXAIR série HT47 oferecem refrigeração e purga com classificação NEMA 4 (IP66) para invólucros elétricos em ambientes de alta temperatura (125°F a 200°F / 52°C a 93°C). Disponíveis em várias capacidades, os sistemas HT47 utilizam um tubo vórtex para gerar ar frio a partir de ar comprimido sem partes móveis. Sistemas de operação contínua incluem o Cabinet Cooler, um kit de distribuição de ar frio e um filtro automático de drenagem de 5 microns; possuem válvula de alívio de baixa pressão para proteger o vórtex e o escape e preservar a integridade NEMA 4 quando o equipamento está inativo.

Aplicações

• Controladores programáveis
• Quadros de controle de linha
• Centros de controle de motor
• Painéis de relés
• Sistemas NC/CNC
• Centros de controle modulares
• Câmeras CCTV
• Armários de computadores
• Refrigeração de invólucros de laser
• Balanças eletrônicas

Vantagens

• Baixo custo de instalação e ocupação de espaço reduzida
• Capacidades de refrigeração até 5.600 Btu/hr (1.641 Watts)
• Operação silenciosa (73–85 dBA dependendo do modelo)
• Instalação rápida através de knockout elétrico padrão
• Mantém a integridade do invólucro NEMA 4 (IP66)
• Estabiliza temperatura e umidade internas
• Sem CFCs e sem partes móveis — livre de manutenção
• Reduz disparos indesejados e danos por calor
• Elimina a necessidade de ventiladores/filtros de sala e reduz contaminação

Modelos (NEMA 4 alta temperatura, operação contínua)
HT4715 | 1,000 Btu/hr (293 Watts)
HT4725 | 1,700 Btu/hr (498 Watts)
HT4730 | 2,000 Btu/hr (586 Watts)
HT4740 | 2,800 Btu/hr (821 Watts)
HT4750 | 3,400 Btu/hr (997 Watts)
HT4760 | 4,000 Btu/hr (1,171 Watts)
HT4770 | 4,800 Btu/hr (1,406 Watts)
HT4780 | 5,600 Btu/hr (1,641 Watts)

Desempenho (Capacidade de refrigeração a 100 PSIG / 6,9 BAR de pressão de suprimento)
HT4715 | 1,000 Btu/hr | 293 Watts | 73 dBA
HT4725 | 1,700 Btu/hr | 498 Watts | 80 dBA
HT4730 | 2,000 Btu/hr | 586 Watts | 80 dBA
HT4740 | 2,800 Btu/hr | 821 Watts | 82 dBA
HT4750 | 3,400 Btu/hr | 997 Watts | 84 dBA
HT4760 | 4,000 Btu/hr | 1,171 Watts | 84 dBA
HT4770 | 4,800 Btu/hr | 1,406 Watts | 84 dBA
HT4780 | 5,600 Btu/hr | 1,641 Watts | 85 dBA

Filtração Os sistemas incluem um filtro automático de drenagem de 5 microns para proteger a eletrônica da água e sujeira presentes na linha de ar comprimido. Se houver óleo no suprimento de ar, recomenda-se um filtro coalescente para remoção de óleo.

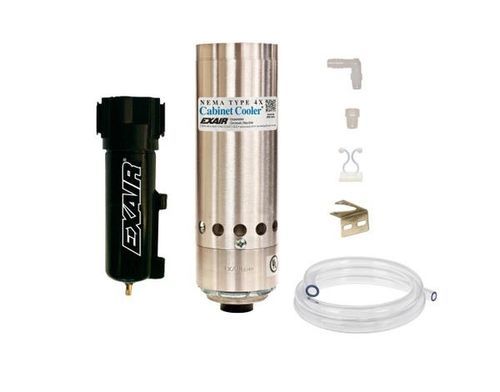

Kit de distribuição de ar frio O kit inclui tubulação flexível, conectores e clipes adesivos para direcionar o ar frio dentro do gabinete ou para pontos quentes específicos.

Temperatura do ar de entrada e queda de temperatura A redução típica de temperatura é de 54°F (30°C) em relação à temperatura do ar de fornecimento a 100 PSIG (6,9 BAR). Temperaturas de entrada mais altas ou pressão reduzida diminuirão a capacidade de refrigeração.

Montagem O Cabinet Cooler é montado através de um furo perfurado ou knockout elétrico padrão. Sistemas NEMA 4 e 4X podem ser montados no topo ou lateralmente usando um Kit de Montagem Lateral, preservando a classificação do invólucro.

Válvula solenóide, termostato e ETC (Controle Eletrônico de Temperatura) Sistemas contínuos incluem cooler, kit de distribuição e filtro. As variantes com termostato adicionam válvula solenóide e termostato para limitar o uso de ar comprimido; são aprovadas UL/CSA e disponíveis em várias tensões. O controlador digital ETC oferece controle preciso, display interno e aciona a válvula solenóide quando o setpoint é excedido (ETC vendido em sistemas ou separadamente).

O que é um sistema EXAIR Cabinet Cooler®? Os Cabinet Coolers EXAIR convertem ar comprimido em ar limpo e frio usando um tubo vórtex sem partes móveis, proporcionando refrigeração e purga confiáveis e sem necessidade de manutenção para invólucros elétricos.

Especificações técnicas

• Faixa de temperatura ambiente de operação: 125°F a 200°F (52°C a 93°C)
• Capacidades de refrigeração: 1,000 a 5,600 Btu/hr (293 a 1,641 Watts)
• Classificação NEMA: NEMA 4 (IP66) à prova de poeira, à prova de óleo, resistente a respingos, apto para uso interno/externo
• Capacidade de refrigeração especificada a 100 PSIG (6,9 BAR)
• Queda típica de temperatura do ar frio: 54°F (30°C) a partir da alimentação a 100 PSIG
• Níveis de ruído por modelo: 73–85 dBA
• Inclui filtro automático de 5 microns (sistemas incluem filtro e kit de distribuição)
• Kit de distribuição de ar frio: tubulação, clipes adesivos e conexões incluídos
• Construção: corpo em alumínio com componentes do tubo vórtex em aço inoxidável para sistemas NEMA 4
• Sem peças móveis — livre de manutenção
• Montagem: instala através de knockout elétrico padrão; kits de montagem lateral disponíveis
• Certificações: UL Listed e CE compliant
• Tipos de sistema disponíveis: operação contínua (série 4700), controle por termostato (série 4800), opções ETC e variantes NHP
