Ar condicionado para painel elétrico para montagem lateral Model 4215

verticalcompactoindustrial

Visão geral
Os sistemas Cabinet Cooler® NEMA 12 (IP54) para operação contínua fornecem refrigeração resistente a poeira e óleo e purga positiva para painéis de controle eletrônicos. Projetados para ambientes industriais, esses sistemas usam um tubo vórtice para gerar ar frio a partir de ar comprimido sem peças móveis. Sistemas contínuos incluem Cabinet Cooler, kit de distribuição de ar frio e filtro automático de 5 μm. Todos os Cabinet Coolers são UL Listed e compatíveis com CE.

Aplicações

• Controladores programáveis
• Armários de controle de linha
• Centros de controle de motor
• Painéis de relé
• Sistemas NC/CNC
• Centros de controle modulares
• Câmeras CCTV
• Armários de computador
• Carcaças de laser
• Balanças eletrônicas

Vantagens

• Solução compacta e de baixo custo
• Capacidades de refrigeração até 5.600 Btu/h (1.641 W)
• Operação silenciosa
• Instalação rápida através de abertura elétrica padrão
• Mantém a integridade NEMA 12 (IP54) do invólucro
• Estabiliza temperatura e umidade internas
• Sem CFCs, sem peças móveis
• Reduz disparos indesejados e danos por calor
• Elimina ventiladores e filtros externos

Sistemas incluídos

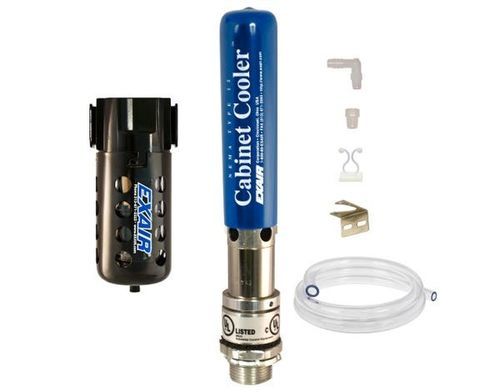

Sistemas de operação contínua incluem: Cabinet Cooler, kit de distribuição de ar frio e filtro automático de 5 μm. Sistemas controlados por termostato adicionam válvula solenóide, termostato e separador de filtro. Sistemas ETC (Electronic Temperature Control) adicionam controle digital, leitura LED e feedback de temperatura interna.

Como funciona
O ar comprimido entra no Cabinet Cooler alimentado por tubo vórtice e é separado em correntes quente e fria. O ar quente é exaurido pelo tubo vórtice; o ar frio é fornecido ao invólucro através do kit de distribuição. A pressão interna positiva impede a entrada de ar e contaminantes externos.

Filtração & distribuição de ar frio
Os sistemas incluem um filtro automático de drenagem de 5 μm para proteger a eletrônica contra água e sujeira. Se houver óleo na alimentação de ar comprimido, instale um filtro coalescente (remoção de óleo). O kit de distribuição inclui tubulação flexível, clipes adesivos e conexões para direcionar o ar para circulação ou pontos quentes específicos.

ETC, válvula solenóide & termostato
ETC (Electronic Temperature Control) fornece controle preciso da temperatura com leitura LED e detecção por termopar. Sistemas controlados por termostato usam válvula solenóide e termostato (ajustado de fábrica a 95°F / 35°C) para limitar o consumo de ar comprimido. Tensões da solenóide disponíveis em várias opções. Unidades ETC são compatíveis com RoHS e CE.

Ambiental & montagem
Sistemas NEMA 12 (IP54) são adequados para ambientes industriais gerais onde não há líquidos ou corrosivos. Cabinet Coolers podem ser montados no topo ou lateral do painel; kits de montagem lateral estão disponíveis quando o espaço é limitado. (Unidades NEMA 4 e 4X têm considerações de montagem específicas.)

Modelos / capacidades de refrigeração
Modelo | Btu/h (Watts)
4204 | 275 (80)
4208 | 550 (162)
4215 | 1.000 (293)
4225 | 1.700 (498)
4230 | 2.000 (586)
4240 | 2.800 (821)
4250 | 3.400 (997)
4260 | 4.000 (1.171)
4270 | 4.800 (1.406)
4280 | 5.600 (1.641)

Desempenho (selecionado)
Modelo | Btu/h | Watts | Nível sonoro dBA
4204 | 275 | 80 | 59*
4208 | 550 | 162 | 67*
4215 | 1.000 | 293 | 73*
4225 | 1.700 | 498 | 74*
4230 | 2.000 | 586 | 74*
4240 | 2.800 | 821 | 78*
4250 | 3.400 | 997 | 75*
4260 | 4.000 | 1.171 | 77*
4270 | 4.800 | 1.406 | 77*
4280 | 5.600 | 1.641 | 79*
*Com abafador de ar frio opcional instalado. Capacidades medidas a 100 PSIG (6,9 BAR).

Outras considerações

• Umidade: unidades de operação contínua estabilizam a umidade relativa interna em ≈45% com o invólucro selado
• Temperatura de entrada: queda típica ≈54°F (30°C) a 100 PSIG (6,9 BAR); temperaturas de entrada elevadas ou pressão menor reduzem a capacidade
• Filtração: filtro automático de 5 μm incluído; filtro coalescente recomendado se houver óleo

Características técnicas / Especificações

• Marca: EXAIR
• Série: NEMA 12 Cabinet Cooler® Systems
• SKU exemplo: P4208
• ID do produto na página: 12583
• Classificação NEMA: NEMA 12 (IP54) - resistente a poeira e óleo
• Tipo de operação: operação contínua (modelos 4204–4280)
• Faixa de capacidade: 275 a 5.600 Btu/h (80 a 1.641 W)
• Delta térmico típico: ≈54°F (30°C) a 100 PSIG (6,9 BAR)
• Incluído com sistemas contínuos: Cabinet Cooler, kit de distribuição de ar frio, filtro automático 5 μm
• ETC: controle digital, leitura LED, opções de termopar Tipo J
• Filtração: 5 μm automático; filtro coalescente recomendado se houver óleo
• Montagem: instala através de abertura elétrica padrão (1-1/2 NPS); kits de montagem lateral disponíveis (alumínio para NEMA 12)
• Aprovações: UL Listed e CE compliant
• Materiais: componentes em alumínio para NEMA 12; aço inoxidável para NEMA 4/4X quando especificado
• Pressão de alimentação para capacidades publicadas: 100 PSIG (6,9 BAR)
