Ar condicionado para painel elétrico vertical Model 4840

compactopara sala informáticaindustrial

Descrição Sistemas de controle por termostato NEMA 4 (IP66) acionam os Cabinet Cooler® apenas quando as temperaturas internas se aproximam de níveis críticos, proporcionando refrigeração e purga eficientes do invólucro. Esses sistemas incorporam um tubo vórtice para produzir ar frio a partir de ar comprimido sem peças móveis, incluem um separador filtro de água/poeira com dreno automático de 5 mícrons e um kit de distribuição de ar frio para direcionar o fluxo para circulação geral ou pontos quentes. Equipamentos UL Listed e conformes CE.

Aplicações

• Controladores programáveis
• Armários de controle de linha
• Centros de controle de motor
• Painéis de relés
• Sistemas NC/CNC
• Centros de controle modulares
• Câmeras CCTV
• Armários de computador
• Carcaças de lasers refrigerados
• Balanças eletrônicas

Vantagens

• Baixo custo
• Design compacto
• Capacidades de refrigeração até 5.600 Btu/h (1.641 W)
• Funcionamento silencioso
• Instalação rápida (monta através de knockout elétrico padrão)
• Mantém a integridade NEMA 4 (IP66)
• Sem CFCs, sem peças móveis (livre de manutenção)
• Estabiliza temperatura e humidade do invólucro
• Elimina ventoinhas e filtros que aspiram ar contaminado

Modelos (Controle por termostato) - NEMA 4 (IP66)
Model | Btu/hr. (Watts)
4804 | 275 (80)
4808 | 550 (162)
4815 | 1,000 (293)
4825 | 1,700 (498)
4830 | 2,000 (586)
4840 | 2,800 (821)
4850 | 3,400 (997)
4860 | 4,000 (1,171)
4870 | 4,800 (1,406)
4880 | 5,600 (1,641)

Modelos (Controle por termostato) - variantes 240V
4804-240 | 275 (80)
4808-240 | 550 (162)
4815-240 | 1,000 (293)
4825-240 | 1,700 (498)
4830-240 | 2,000 (586)
4840-240 | 2,800 (821)
4850-240 | 3,400 (997)
4860-240 | 4,000 (1,171)
4870-240 | 4,800 (1,406)
4880-240 | 5,600 (1,641)

Modelos (Controle por termostato) - variantes 24VDC
4804-24VDC | 275 (80)
4808-24VDC | 550 (162)
4815-24VDC | 1,000 (293)
4825-24VDC | 1,700 (498)
4830-24VDC | 2,000 (586)
4840-24VDC | 2,800 (821)
4850-24VDC | 3,400 (997)
4860-24VDC | 4,000 (1,171)
4870-24VDC | 4,800 (1,406)
4880-24VDC | 5,600 (1,641)

Desempenho (resumo)
Grupo de modelos | Btu/hr. | Watts | Nível de som (dBA)
4804 (e variantes) | 275 | 80 | 59*
4808 (e variantes) | 550 | 162 | 67*
4815 (e variantes) | 1,000 | 293 | 73
4825 (e variantes) | 1,700 | 498 | 80
4830 (e variantes) | 2,000 | 586 | 80
4840 (e variantes) | 2,800 | 821 | 82
4850 (e variantes) | 3,400 | 997 | 84
4860 (e variantes) | 4,000 | 1,171 | 84
4870 (e variantes) | 4,800 | 1,406 | 84
4880 (e variantes) | 5,600 | 1,641 | 85
*Com silenciador frio opcional instalado. Capacidade de refrigeração medida a 100 PSIG (6,9 BAR) de pressão de fornecimento.

Como funciona O ar comprimido entra no Cabinet Cooler® acionado por tubo vórtice e é convertido em fluxos quente e frio. O ar quente é silenciado e exaurido para a atmosfera; o ar frio é direcionado para o invólucro através do kit de distribuição de ar frio. O ar quente deslocado exaure através de um escape do invólucro, fornecendo refrigeração e purga sem permitir a entrada de ar externo no painel.

Outros detalhes

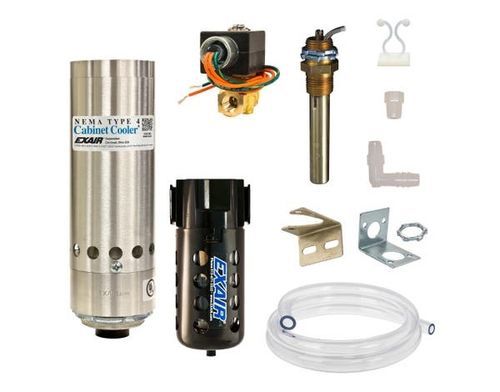

• Inclui: cooler, válvula solenóide e termostato (para sistemas com controle por termostato), separador filtro/dreno automático de 5 mícrons e kit de distribuição de ar frio.
• Termostato: ajuste de fábrica em 95°F (35°C), tipicamente mantém ±2°F (1°C) dentro do invólucro.
• Materiais: construção em alumínio com tubo vórtice em aço inoxidável 303 (unidades NEMA 4). Variantes NEMA 4X em aço inoxidável para ambientes corrosivos.
• Montagem: monta através de furo perfurado ou knockout elétrico padrão; kits de montagem lateral disponíveis para manter a classificação NEMA quando necessário.
• Desempenho de refrigeração: fornece aproximadamente uma queda de temperatura de 54°F (30°C) a partir do ar de alimentação a 80 PSIG (5,5 BAR); temperatura de entrada elevada ou pressão de entrada menor reduz a capacidade.
• Filtragem: separador de água e sujeira de 5 mícrons com dreno automático padrão; se houver óleo presente no ar comprimido, adicione um filtro coalescente (remoção de óleo).
• Cold Air Distribution Kit: tubulação de vinil, clipes e conexões para direcionar o ar frio para circulação ou pontos quentes.
• ETC (Electronic Temperature Control): ETC digital opcional fornece controle preciso, leitura LED da temperatura interna e ativa a solenóide quando o setpoint é excedido. Unidades ETC são conformes RoHS e CE.

Características / Especificações técnicas

• Nome da série: NEMA 4 Cabinet Cooler® Systems (Controle por termostato)
• Fabricante / Marca: EXAIR
• Exemplos de família de modelos: 4804, 4808, 4815, 4825, 4830, 4840, 4850, 4860, 4870, 4880 (e variantes -240, -24VDC, -ETC)
• Faixa de capacidade de refrigeração: 275 a 5,600 Btu/hr (80 a 1,641 W)
• Níveis de ruído típicos: 59–85 dBA dependendo do modelo e opções (silenciador reduz algum ruído)
• Setpoint do termostato de fábrica: 95°F (35°C); precisão típica ±2°F (1°C)
• Referência de pressão para capacidade publicada: 100 PSIG (6,9 BAR); queda típica de temperatura ~54°F (30°C) a 80 PSIG (5,5 BAR)
• Filtragem padrão: separador de água & sujeira 5 mícrons com dreno automático
• Materiais: corpo em alumínio; tubo vórtice em aço inoxidável 303; variantes 4X usam aço inoxidável adequado para ambientes corrosivos
• Aprovações / Conformidade: UL Listed e CE compliant
• Inclui kit de distribuição de ar frio (tubulação, clipes, conexões)
• Montagem: knockout elétrico padrão ou furo perfurado; kits de montagem lateral disponíveis para manter a classificação NEMA
• Opções ETC: ETC digital com termopar interno, leitura LED e ajuste por botões; variantes ETC disponíveis para retrofit ou configurações incluídas
