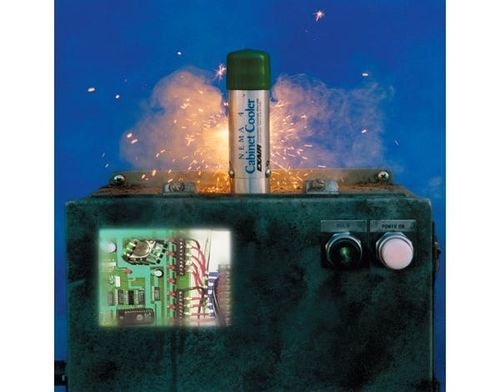

Ar condicionado para painel elétrico vertical Model NHP4840

compactoindustrialde exterior

Visão geral
Os sistemas NHP (Non-Hazardous Purge) NEMA 4 Cabinet Cooler® mantêm uma ligeira pressão positiva dentro de invólucros elétricos para impedir a entrada de contaminantes por pequenas aberturas. As unidades com controlo por termóstato ativam a refrigeração apenas quando a temperatura interna se aproxima do ponto de ajuste (fábrica 95°F / 35°C), reduzindo o consumo de ar comprimido. Os Cabinet Cooler utilizam um tubo vórtice para produzir ar frio a partir do ar comprimido sem peças móveis e montam-se rapidamente através de um knockout elétrico padrão. Os modelos NEMA 4 (IP66) são à prova de pó, resistentes a óleo e respingos, adequados para aplicações interiores/exteriores.

Aplicações

• Controladores programáveis
• Armários de controlo de linha
• Centros de controlo de motores
• Painéis de relés
• Sistemas NC/CNC
• Centros de controlo modulares
• Câmeras CCTV
• Armários de computadores
• Invólucros de lasers
• Balanças eletrónicas

Vantagens

• Baixo custo inicial e instalação simples
• Compacto, monta-se em knockout elétrico padrão
• Capacidades de refrigeração de 275 a 5.600 Btu/h (80 a 1.641 W)
• Controlo por termóstato reduz o consumo de ar
• Funcionamento silencioso — sem partes rotativas
• Mantém a integridade NEMA 4 (IP66) do invólucro
• Estabiliza temperatura e humidade internas
• Sem CFCs; sem peças móveis — manutenção mínima
• Evita disparos indesejados e falhas por calor
• Elimina necessidade de ar condicionado local, ventoinhas e filtros
• Proporciona proteção em operações de lavagem (washdown)

Modelos (NEMA 4 Non-Hazardous Purge, Controlo por Termóstato — 120V)
Modelo — Btu/h (Watts)
NHP4804 — 275 (80)
NHP4808 — 550 (162)
NHP4815 — 1.000 (293)
NHP4825 — 1.700 (498)
NHP4830 — 2.000 (586)
NHP4840 — 2.800 (821)
NHP4850 — 3.400 (997)
NHP4860 — 4.000 (1.171)
NHP4870 — 4.800 (1.406)
NHP4880 — 5.600 (1.641)

Modelos (NEMA 4 Non-Hazardous Purge, Controlo por Termóstato — 240V)
Modelo — Btu/h (Watts)
NHP4804-240 — 275 (80)
NHP4808-240 — 550 (162)
NHP4815-240 — 1.000 (293)
NHP4825-240 — 1.700 (498)
NHP4830-240 — 2.000 (586)
NHP4840-240 — 2.800 (821)
NHP4850-240 — 3.400 (997)
NHP4860-240 — 4.000 (1.171)
NHP4870-240 — 4.800 (1.406)
NHP4880-240 — 5.600 (1.641)

Desempenho (selecionado)
Desempenho selecionado (fornecimento 100 PSIG / 6,9 BAR):
Modelo — Btu/h — Watts — Nível sonoro (dBA)
NHP4804 / NHP4804-240 — 275 — 80 — 59*
NHP4808 / NHP4808-240 — 550 — 162 — 67*
NHP4815 / NHP4815-240 — 1.000 — 293 — 73
NHP4825 / NHP4825-240 — 1.700 — 498 — 80
NHP4830 / NHP4830-240 — 2.000 — 586 — 80
NHP4840 / NHP4840-240 — 2.800 — 821 — 82
NHP4850 / NHP4850-240 — 3.400 — 997 — 84
NHP4860 / NHP4860-240 — 4.000 — 1.171 — 84
NHP4870 / NHP4870-240 — 4.800 — 1.406 — 84
NHP4880 / NHP4880-240 — 5.600 — 1.641 — 85
*Com silenciador frio opcional.

Acessórios
Os kits de montagem lateral permitem a montagem na lateral de um invólucro quando há espaço superior limitado. Os kits NEMA 4 e 4X mantêm a classificação do invólucro e montam-se num knockout padrão 1-1/2 NPS. Kits para NEMA 12 são em alumínio; kits NEMA 4 e 4X em aço inoxidável tipo 303 ou 316.

Como funciona
O ar comprimido entra num tubo vórtice dentro do Cabinet Cooler e divide-se em correntes quente e fria. O ar frio é descarregado para o interior do invólucro através do kit de distribuição de ar frio; o ar quente é silenciado e exaurido. O sistema mantém ligeira pressão positiva para que o ar exterior não entre no painel de controlo.

Outras informações do produto

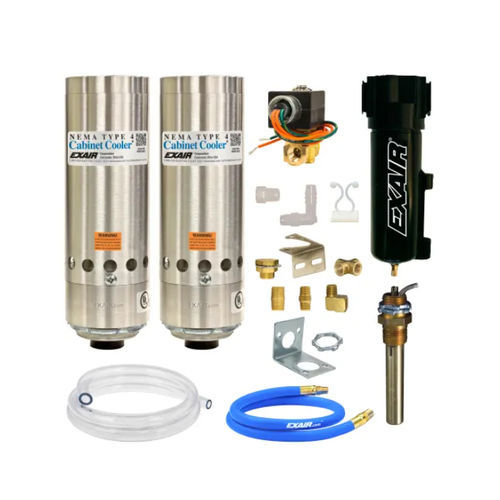

Os sistemas com termóstato incluem o cooler, válvula solenóide, termóstato (pré-ajustado a 95°F / 35°C, ajustável), separador-filtra e kit de distribuição de ar frio. Sistemas de operação contínua incluem cooler, separador-filtra e kit de distribuição. Unidades de Controlo Electrónico de Temperatura (ETC) estão disponíveis para controlo digital preciso e visualização da temperatura interna. Os sistemas incluem um filtro automático de água e sujidade de 5 microns; recomenda-se filtro coalescente se houver óleo no fornecimento de ar comprimido.

Especificações técnicas

• Série: NHP (Non-Hazardous Purge) — Classificação NEMA 4 (IP66)
• Capacidades de refrigeração: 275 a 5.600 Btu/h (80 a 1.641 Watts)
• Termóstato: pré-configurado a 95°F (35°C), ajustável
• Queda típica de temperatura: ~54°F (30°C) abaixo do ar de alimentação a 100 PSIG (6,9 BAR)
• Níveis sonoros: aproximadamente 59–85 dBA dependendo do modelo e opções
• Construção: corpo em alumínio com tubo vórtice em aço inoxidável
• Filtragem: filtro automático de água e sujidade 5 microns incluído; filtro coalescente recomendado se houver óleo
• Controlo: válvulas solenóide em várias tensões; controlos digitais ETC disponíveis
• Montagem: instala-se através de knockout elétrico padrão; kits de montagem lateral disponíveis
• Sem peças móveis (tubo vórtice) — manutenção mínima
• Certificações: UL Listed e conforme CE
• Fornece purga positiva contínua para evitar a entrada de contaminantes
