Sistemas Cabinet Cooler® NEMA 12 para altas temperaturas com controlo por termóstato para ambientes de 125°F a 200°F (52°C a 93°C). Os sistemas com termóstato incluem um termóstato ajustável definido de fábrica a 95°F (35°C) que ativa a refrigeração apenas quando a temperatura interna se aproxima do ponto de ajuste. As unidades EXAIR Cabinet Cooler® utilizam um tubo vórtice para produzir ar frio a partir de ar comprimido sem peças móveis. Projeto compacto, instala-se através de uma abertura elétrica padrão. Todas as unidades são UL Listed e conformes CE.

Aplicações

• Controladores programáveis
• Armários de controlo de linha
• Centros de controlo de motores
• Painéis de relés
• Sistemas NC/CNC
• Centros de controlo modulares
• Câmaras CCTV
• Armários de computadores
• Carcaças de lasers refrigerados
• Balanças eletrónicas

Vantagens

• Opera em temperaturas ambiente até 200°F
• Solução de baixo custo
• Compacto
• Capacidades de refrigeração até 5.600 Btu/hr (1.641 Watts)
• Funcionamento silencioso (silenciador frio opcional)
• Instalação em minutos através de abertura elétrica padrão
• Mantém a integridade NEMA 12 (IP54)
• Estabiliza temperatura e humidade do gabinete
• Sem CFCs
• Sem peças móveis — sem manutenção
• Elimina entrada de ar ambiente — sem ventiladores ou filtros externos
• Previne disparos indesejados e danos por calor
• Reduz perda de produção e deriva de circuitos
• Protege a eletrónica contra sujidade e poeira

Modelos — NEMA 12 (IP54) Sistemas Cabinet Cooler® Alta Temperatura, Controlo por Termóstato

• HT4315 | 1,000 Btu/hr (293 Watts)
• HT4325 | 1,700 Btu/hr (498 Watts)
• HT4330 | 2,000 Btu/hr (586 Watts)
• HT4340 | 2,800 Btu/hr (821 Watts)
• HT4350 | 3,400 Btu/hr (997 Watts)
• HT4360 | 4,000 Btu/hr (1,171 Watts)
• HT4370 | 4,800 Btu/hr (1,406 Watts)
• HT4380 | 5,600 Btu/hr (1,641 Watts)

Modelos — NEMA 4 (IP66) Sistemas Cabinet Cooler® Alta Temperatura, Controlo por Termóstato (240V)

• HT4315-240 | 1,000 Btu/hr (293 Watts)
• HT4325-240 | 1,700 Btu/hr (498 Watts)
• HT4330-240 | 2,000 Btu/hr (586 Watts)
• HT4340-240 | 2,800 Btu/hr (821 Watts)
• HT4350-240 | 3,400 Btu/hr (997 Watts)
• HT4360-240 | 4,000 Btu/hr (1,171 Watts)
• HT4370-240 | 4,800 Btu/hr (1,406 Watts)
• HT4380-240 | 5,600 Btu/hr (1,641 Watts)

Modelos — NEMA 4 (IP66) Sistemas Cabinet Cooler® Alta Temperatura, Controlo por Termóstato (24VDC)

• HT4315-24VDC | 1,000 Btu/hr (293 Watts)
• HT4325-24VDC | 1,700 Btu/hr (498 Watts)
• HT4330-24VDC | 2,000 Btu/hr (586 Watts)
• HT4340-24VDC | 2,800 Btu/hr (821 Watts)
• HT4350-24VDC | 3,400 Btu/hr (997 Watts)
• HT4360-24VDC | 4,000 Btu/hr (1,171 Watts)
• HT4370-24VDC | 4,800 Btu/hr (1,406 Watts)
• HT4380-24VDC | 5,600 Btu/hr (1,641 Watts)

Desempenho (NEMA 12 HT Cabinet Cooler com Termóstato)

• HT4315, HT4315-240, HT4315-24VDC | 1,000 Btu/hr | 293 Watts | 73 dBA*
• HT4325, HT4325-240, HT4325-24VDC | 1,700 Btu/hr | 498 Watts | 74 dBA*
• HT4330, HT4330-240, HT4330-24VDC | 2,000 Btu/hr | 586 Watts | 74 dBA*
• HT4340, HT4340-240, HT4340-24VDC | 2,800 Btu/hr | 821 Watts | 78 dBA*
• HT4350, HT4350-240, HT4350-24VDC | 3,400 Btu/hr | 997 Watts | 75 dBA*
• HT4360, HT4360-240, HT4360-24VDC | 4,000 Btu/hr | 1,171 Watts | 77 dBA*
• HT4370, HT4370-240, HT4370-24VDC | 4,800 Btu/hr | 1,406 Watts | 77 dBA*
• HT4380, HT4380-240, HT4380-24VDC | 5,600 Btu/hr | 1,641 Watts | 79 dBA*

Como funciona
O ar comprimido entra no Cabinet Cooler® movido por tubo vórtice e divide-se em dois fluxos: um quente (exaurido pela saída muflada) e um frio (dirigido para dentro do painel através do kit de distribuição de ar frio). O ar quente deslocado é expelido do invólucro, criando uma ligeira pressão positiva que permite arrefecimento e purga sem permitir a entrada de ar ambiente no painel de controlo.

Outras considerações

• Filtragem: Inclui filtro automático de água e sujidade de 5 mícrons com drenagem automática; se houver óleo presente recomenda-se filtro coalescente.
• Kit de distribuição de ar frio: Tubagem flexível de vinil, conectores e clipes adesivos para encaminhar o ar frio aos pontos quentes.
• Humidade: Em unidades de operação contínua corretamente seladas, a humidade relativa interna estabiliza em cerca de 45%; sem condensação interna quando instalado corretamente.
• Temperatura do ar de entrada: Aproximadamente 54°F (30°C) de queda em relação ao ar de alimentação a 100 PSIG (6.9 BAR); temperatura de entrada elevada ou pressão reduzida diminui a capacidade.
• Montagem: Monta através de abertura elétrica padrão (1-1/2 NPS). Unidades NEMA 12 podem ser montadas no topo ou lateralmente; unidades NEMA 4/4X devem ser montadas verticalmente, salvo utilização de Side Mount Kit aprovado.
• Válvula solenóide & termóstato: Sistemas controlados por termóstato incluem válvula solenóide e termóstato ajustados de fábrica a 95°F (35°C), controlo típico ±2°F (1°C); opções de solenóide em várias tensões, certificadas UL/CSA.
• Controlo eletrónico de temperatura (ETC): ETC digital opcional com leitura LED e feedback por termopar para monitorização precisa da temperatura interna.

Características / especificações técnicas

• Nome da série: NEMA 12 HT Cabinet Cooler® Systems (controlo por termóstato)
• Classificação NEMA: NEMA 12 (IP54) — vedado contra pó e óleo (variantes NEMA 4 / 4X disponíveis)
• Intervalo de temperatura ambiente: 125°F a 200°F (52°C a 93°C)
• Termóstato: Ajustável, definido de fábrica a 95°F (35°C), controlo típico ±2°F (1°C)
• Capacidades de refrigeração: 1,000 a 5,600 Btu/hr (293 a 1,641 Watts)
• Queda de temperatura do ar frio: ≈54°F (30°C) abaixo do ar de fornecimento a 100 PSIG (6.9 BAR)
• Níveis sonoros (com silenciador frio opcional): ~73–79 dBA dependendo do modelo
• Filtragem: Filtro 5 mícrons com drenagem automática incluído; filtro coalescente recomendado se houver óleo
• Construção: Baseado em tubo vórtice, sem peças móveis — sem manutenção
• Certificações: UL Listed e conformidade CE

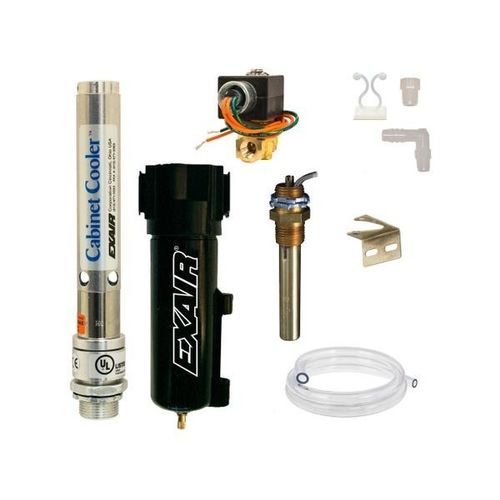

• Inclui: Refrigerador, termóstato, válvula solenóide, separador de filtro e kit de distribuição de ar frio (para sistemas com termóstato)
