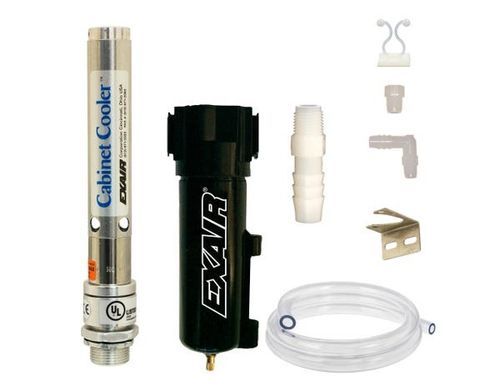

Ar condicionado para painel elétrico para montagem lateral Model HT4215

verticalcompactopara sala informática

Visão geral
Sistemas Cabinet Cooler NEMA 12 (IP54) de alta temperatura da EXAIR para operação contínua em temperaturas ambientes de 125°F a 200°F (52°C a 93°C). Os sistemas utilizam um tubo vórtice para gerar ar frio a partir do ar comprimido sem peças móveis. Os modelos de operação contínua incluem um separador de água e sujeira de 5 µm com dreno automático e um kit de distribuição de ar frio para resfriamento direcionado e purga do invólucro.

Aplicações

• Controladores programáveis (PLC)
• Armários de controle de linha
• Centros de controle de motores
• Painéis de relés
• Sistemas NC/CNC
• Centros de controle modulares
• Carcaças de câmeras CCTV
• Armários de computadores e eletrônicos
• Resfriamento de carcaças de laser
• Balanças eletrônicas industriais

Vantagens

• Suporta temperaturas ambiente até 200°F (93°C)
• Baixo custo de aquisição e operação
• Design compacto, instalação através de knockout elétrico padrão
• Capacidades de resfriamento até 5.600 Btu/h (1.641 W)
• Funcionamento silencioso; nível de ruído reduzível com abafador opcional
• Preserva integridade NEMA 12 (IP54) e protege contra pó e óleo
• Gera leve sobrepressão para purgar contaminantes
• Sem CFCs e sem necessidade de ventoinhas ou filtros internos
• Sem peças móveis — baixa manutenção
• Reduz disparos indesejados e falhas por calor

Modelos (Sistemas Cabinet Cooler NEMA 12 alta temperatura, operação contínua)
HT4215 | 1.000 Btu/h (293 W)
HT4225 | 1.700 Btu/h (498 W)
HT4230 | 2.000 Btu/h (586 W)
HT4240 | 2.800 Btu/h (821 W)
HT4250 | 3.400 Btu/h (997 W)
HT4260 | 4.000 Btu/h (1.171 W)
HT4270 | 4.800 Btu/h (1.406 W)
HT4280 | 5.600 Btu/h (1.641 W)

Desempenho (Capacidade e nível sonoro a 100 PSIG)
Capacidades indicadas a 100 PSIG (6,9 BAR) de pressão de alimentação. Níveis sonoros medidos a 1 m com abafador frio opcional instalado.

• HT4215 — 1.000 Btu/h (293 W) — 73 dBA*
• HT4225 — 1.700 Btu/h (498 W) — 74 dBA*
• HT4230 — 2.000 Btu/h (586 W) — 74 dBA*
• HT4240 — 2.800 Btu/h (821 W) — 78 dBA*
• HT4250 — 3.400 Btu/h (997 W) — 75 dBA*
• HT4260 — 4.000 Btu/h (1.171 W) — 77 dBA*
• HT4270 — 4.800 Btu/h (1.406 W) — 77 dBA*
• HT4280 — 5.600 Btu/h (1.641 W) — 79 dBA*

Como funciona
O ar comprimido entra no Cabinet Cooler alimentado por tubo vórtice e divide‑se em correntes quente e fria. O ar quente é exaurido e atenuado; o ar frio é direcionado para o interior do invólucro através do kit de distribuição. O equipamento mantém uma leve sobrepressão para purgar contaminantes e impedir a entrada de ar externo.

Outras considerações

• Filtragem: Sistemas contínuos incluem um separador de água e sujeira de 5 µm com dreno automático. Se houver óleo no ar comprimido, recomenda‑se um filtro coalescente/removal de óleo.
• Kit de distribuição de ar frio: Tubulação flexível, conectores e clipes para direcionar o ar frio dentro do invólucro ou para pontos quentes específicos.
• Humidade: Unidades contínuas estabilizam a humidade relativa interna em ~45% em invólucros selados, evitando condensação.
• Temperatura do ar de entrada: Queda típica de ~54°F (30°C) em relação ao ar de alimentação a 100 PSIG; temperaturas de entrada elevadas ou pressão baixa reduzem a capacidade.
• Montagem: Unidades NEMA 12 (IP54) podem ser montadas no topo ou lateralmente através de knockouts padrão; kits de montagem lateral disponíveis.
• Controlo: Modelos contínuos incluem filtro e kit de distribuição. Modelos termostáticos e ETC (Electronic Temperature Control) (SKUs separados) incluem válvula solenóide e controlo digital da temperatura.
• Segurança & conformidade: Todas as unidades são UL Listed e cumprem CE.

Especificações técnicas

• Brand: EXAIR
• Série: NEMA 12 HT Cabinet Cooler® Systems (Continuous Operation)
• Classificação de temperatura ambiente: 125°F a 200°F (52°C a 93°C)
• Faixa de capacidade de resfriamento: 1.000 a 5.600 Btu/h (293 a 1.641 W)
• Queda de temperatura típica desde o ar de alimentação: ~54°F (30°C) a 100 PSIG (6,9 BAR)
• Construção: Materiais variam por modelo; protege contra pó e óleo (IP54)
• Inclui (modelos contínuos): separador água‑sujeira 5 µm e kit de distribuição de ar frio
• Sem peças móveis (tecnologia de tubo vórtice)
• UL Listed e conforme CE
• Modelo/referência mostrado na página: PHT4208 (variações configuráveis disponíveis)
• Capacidades indicadas a 100 PSIG; níveis sonoros variam por modelo e podem ser reduzidos com abafador opcional
