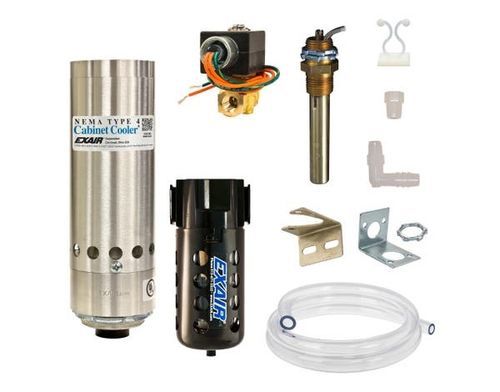

Ar condicionado para painel elétrico vertical Model HT4840

compactopara sala informáticaindustrial

Visão geral
Sistemas de Cabinet Cooler® para alta temperatura com controle por termostato para temperaturas ambientais de 125°F a 200°F (52°C a 93°C). Essas unidades NEMA 4 (IP66) incorporam válvulas de alívio de baixa pressão tanto para o tubo vórtice quanto para o escoamento do painel; as válvulas fecham quando o refrigerador não está em operação para manter a integridade do invólucro. O controle por termostato ativa o sistema somente quando a temperatura interna se aproxima de níveis críticos; ajuste de fábrica em 95°F (35°C) e ajustável. Os Cabinet Coolers® EXAIR convertem ar comprimido em ar frio via tubo vórtice sem partes móveis e instalam-se através de uma entrada elétrica padrão. Todas as unidades são UL Listed e compatíveis com CE.

Aplicações

• Controladores programáveis
• Quadros de controlo de linha
• Centros de controlo de motores
• Painéis de relés
• Sistemas NC/CNC
• Centros de controlo modulares
• Câmaras CCTV
• Armários de computadores
• Carcaças de lasers
• Balanças eletrônicas

Vantagens

• Custo reduzido
• Compacto
• Capacidades de refrigeração até 5.600 Btu/h (1.641 Watts)
• Funcionamento silencioso
• Instalação em minutos
• Mantém integridade NEMA 4 (IP66)
• Estabiliza temperatura e humidade internas
• Sem CFCs
• Sem partes móveis — livre de manutenção
• Instala em entrada elétrica padrão
• Evita disparos indesejados e danos por calor
• Elimina ventoinhas e filtros
• Reduz perdas de produção
• Evita deriva de circuitos e contaminação
• Fornece proteção para washdown

Modelos / Capacidades (Controle por termostato)
Modelo | Btu/h (Watts)
HT4815 | 1.000 (293)
HT4825 | 1.700 (498)
HT4830 | 2.000 (586)
HT4840 | 2.800 (821)
HT4850 | 3.400 (997)
HT4860 | 4.000 (1.171)
HT4870 | 4.800 (1.406)
HT4880 | 5.600 (1.641)

Desempenho (Termostato - Refrigeração / Ruído)
Modelo(s) | Btu/h | Watts | Nível sonoro dBA
HT4815, HT4815-240, HT4815-24VDC | 1.000 | 293 | 73
HT4825, HT4825-240, HT4825-24VDC | 1.700 | 498 | 80
HT4830, HT4830-240, HT4830-24VDC | 2.000 | 586 | 80
HT4840, HT4840-240, HT4840-24VDC | 2.800 | 821 | 82
HT4850, HT4850-240, HT4850-24VDC | 3.400 | 997 | 84
HT4860, HT4860-240, HT4860-24VDC | 4.000 | 1.171 | 84
HT4870, HT4870-240, HT4870-24VDC | 4.800 | 1.406 | 84
HT4880, HT4880-240, HT4880-24VDC | 5.600 | 1.641 | 85

Como funciona
O ar comprimido entra no Cabinet Cooler® acionado por tubo vórtice e divide-se em dois fluxos, quente e frio. O ar quente é exaurido; o ar frio é descarregado para dentro do painel de controlo através de um kit de distribuição de ar frio. O painel é arrefecido e purgado com ar frio a ligeira pressão positiva, impedindo a entrada de ar exterior enquanto remove o calor interno.

Acessórios e opções

• Kits de montagem lateral: permitem montagem lateral quando a montagem superior não é possível; mantêm a classificação NEMA e montam-se numa entrada elétrica padrão (1-1/2 NPS). Kits laterais NEMA 4/4X são em aço inoxidável.
• Kit de distribuição de ar frio: tubagem, clipes e acessórios para direcionar o ar frio para pontos quentes.
• Filtração: inclui filtro automático de água e sujidade de 5 microns com dreno automático; filtros coalescentes recomendados se o ar de entrada contiver óleo.
• Opções de controlo: controlo por termostato padrão (ajustado em fábrica a 95°F / 35°C) e atualização ETC (Electronic Temperature Control) para controlo digital preciso e indicação da temperatura interna.
• Tensões de solenóide disponíveis: 120V 60Hz, 110V 50Hz, 240V 50/60Hz e 24VDC.

Especificações

• Faixa de operação ambiente: 125°F a 200°F (52°C a 93°C) para modelos de alta temperatura
• Termostato: ajustável, ajuste de fábrica 95°F (35°C); economiza ar comprimido operando apenas quando necessário
• Capacidade de refrigeração: 1.000 a 5.600 Btu/h (293 a 1.641 Watts) a 100 PSIG (6,9 BAR)
• Queda típica da temperatura do ar frio: ≈54°F (30°C) abaixo do ar de alimentação a 100 PSIG
• Descarga fria do tubo vórtice: até ≈16°F (-9°C) abaixo da alimentação (dependendo das condições de entrada)
• Classificação NEMA: NEMA 4 (IP66) — à prova de poeira, óleo e resistente a respingos; inclui válvulas de alívio de baixa pressão
• Construção: Cabinet Cooler® em alumínio com tubo vórtice em aço inoxidável 303; kits laterais NEMA 4/4X em inox
• Filtração: filtro de 5 microns com dreno automático incluído; filtro coalescente recomendado se houver óleo
• Opções de solenóide: várias tensões incluindo 24VDC e 120/240VAC; solenóides UL/CSA listados/reconhecidos
• Montagem: instala-se através de uma entrada elétrica padrão 1-1/2 NPS; unidades NEMA 4/4X devem ser montadas verticalmente a menos que seja usado kit lateral
• Manutenção: sem peças móveis — livre de manutenção; sem filtros internos que entopem
• Certificações: UL Listed e conformidade CE
• Garantia: cinco anos "Built To Last"
