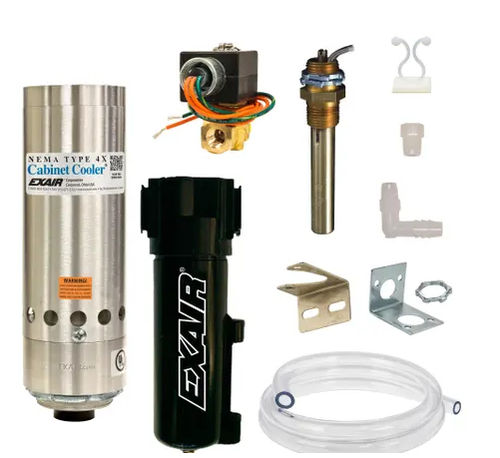

Ar condicionado para painel elétrico vertical Model NHP4840SS

compactoindustrialde exterior

Visão geral
O sistema NEMA 4X Non‑Hazardous Purge Cabinet Cooler® cria uma ligeira pressão positiva no interior dos quadros para evitar a entrada de pó e sujidade por pequenas aberturas. O controlo por termóstato ativa a refrigeração apenas quando a temperatura interna se aproxima do limite (defeito de fábrica 95°F / 35°C), reduzindo o consumo de ar comprimido. Os Cabinet Coolers EXAIR utilizam um tubo vortex para gerar ar frio a partir de ar comprimido sem peças móveis e instalam‑se em minutos através de um knockout elétrico padrão. Unidades NEMA 4X (IP66) são estanques a pó e óleo, resistentes a salpicos e corrosão, adequadas para uso interior/exterior. Todas as unidades são UL Listed e conformes CE.

Aplicações

• Controladores programáveis (PLC) e armários CNC
• Armários de controlo de linha e centros de controlo de motores (MCC)
• Painéis de relés
• Centros de controlo modulares
• Recintos para CCTV e instrumentação eletrónica
• Recintos de laser e armários informáticos
• Balanças eletrónicas e controlos de processo sensíveis

Vantagens

• Custo reduzido e instalação compacta através de knockout padrão
• Construção em inox resistente à corrosão para ambientes severos
• Controlo por termóstato que minimiza o uso de ar comprimido
• Capacidades de refrigeração de 275 a 5.600 Btu/h (80–1.641 W)
• Operação silenciosa; opcional silencioso frio para reduzir ruído
• Sem peças móveis — manutenção mínima
• Mantém a integridade NEMA 4X (IP66) e fornece purga positiva
• Elimina ventoinhas e filtros; evita disparos indesejados e deriva de circuitos

Modelos - NEMA 4X (IP66) Non Hazardous Purge Cabinet Cooler Systems - Aço inox Tipo 303 120V, Controlo por termóstato
Model | Btu/hr (Watts)
NHP4804SS | 275 (80)
NHP4808SS | 550 (162)
NHP4815SS | 1,000 (293)
NHP4825SS | 1,700 (498)
NHP4830SS | 2,000 (586)
NHP4840SS | 2,800 (821)
NHP4850SS | 3,400 (997)
NHP4860SS | 4,000 (1,171)
NHP4870SS | 4,800 (1,406)
NHP4880SS | 5,600 (1,641)

Modelos - NEMA 4X (IP66) Non Hazardous Purge Cabinet Cooler Systems - Aço inox Tipo 316 120V, Controlo por termóstato
Model | Btu/hr (Watts)
NHP4804SS-316 | 275 (80)
NHP4808SS-316 | 550 (162)
NHP4815SS-316 | 1,000 (293)
NHP4825SS-316 | 1,700 (498)
NHP4830SS-316 | 2,000 (586)
NHP4840SS-316 | 2,800 (821)
NHP4850SS-316 | 3,400 (997)
NHP4860SS-316 | 4,000 (1,171)
NHP4870SS-316 | 4,800 (1,406)
NHP4880SS-316 | 5,600 (1,641)

Modelos - NEMA 4X (IP66) Non Hazardous Purge Cabinet Cooler Systems - Aço inox Tipo 303 240V, Controlo por termóstato
Model | Btu/hr (Watts)
NHP4804SS-240 | 275 (80)
NHP4808SS-240 | 550 (162)
NHP4815SS-240 | 1,000 (283)
NHP4825SS-240 | 1,700 (498)
NHP4830SS-240 | 2,000 (586)
NHP4840SS-240 | 2,800 (821)
NHP4850SS-240 | 3,400 (997)
NHP4860SS-240 | 4,000 (1,171)
NHP4870SS-240 | 4,800 (1,406)
NHP4880SS-240 | 5,600 (1,641)

Modelos - NEMA 4X (IP66) Non Hazardous Purge Cabinet Cooler Systems - Aço inox Tipo 316 240V, Controlo por termóstato
Model | Btu/hr (Watts)
NHP4804SS-316-240 | 275 (80)
NHP4808SS-316-240 | 550 (162)
NHP4815SS-316-240 | 1,000 (293)
NHP4825SS-316-240 | 1,700 (498)
NHP4830SS-316-240 | 2,000 (586)
NHP4840SS-316-240 | 2,800 (821)
NHP4850SS-316-240 | 3,400 (997)
NHP4860SS-316-240 | 4,000 (1,171)
NHP4870SS-316-240 | 4,800 (1,406)
NHP4880SS-316-240 | 5,600 (1,641)

Desempenho (selecionado - Tipo 303 / Tipo 316 com Controlo por Termóstato)
Model | Btu/hr | Watts | Nível sonoro dBA
NHP4804SS / NHP4804SS-240 | 275 | 80 | 59*
NHP4808SS / NHP4808SS-240 | 550 | 162 | 67*
NHP4815SS / NHP4815SS-240 | 1,000 | 293 | 73
NHP4825SS / NHP4825SS-240 | 1,700 | 498 | 80
NHP4830SS / NHP4830SS-240 | 2,000 | 586 | 80
NHP4840SS / NHP4840SS-240 | 2,800 | 821 | 82
NHP4850SS / NHP4850SS-240 | 3,400 | 997 | 84
NHP4860SS / NHP4860SS-240 | 4,000 | 1,171 | 84
NHP4870SS / NHP4870SS-240 | 4,800 | 1,406 | 84
NHP4880SS / NHP4880SS-240 | 5,600 | 1,641 | 85
*Com silencioso frio opcional instalado. Capacidade medida a 100 PSIG (6.9 BAR).

Como funciona
O ar comprimido alimenta o tubo vortex dentro do Cabinet Cooler e divide‑se em duas correntes, quente e fria. O ar quente é exaurido e atenuado para a atmosfera; o ar frio é dirigido para o interior do armário através do kit de distribuição de ar frio. A ligeira pressão positiva interna impede a entrada de ar exterior e contaminantes no painel de controlo.

Acessórios e opções

• Cold Air Distribution Kit (tubagem, clipes, conexões) para direcionar o ar frio para pontos quentes
• Side Mount Kits para montagem quando o espaço superior/lateral é limitado (mantém a classificação NEMA)
• Up‑grade para Electronic Temperature Control (ETC) para ajuste dinâmico do setpoint e visualização interna
• Silenciador frio opcional para redução do ruído
• Filter separator (5 µm com dreno automático) incluído; filtro coalescente recomendado se houver óleo no ar comprimido

Especificações

• Marca: EXAIR
• Tipo: NEMA 4X (IP66) Non‑Hazardous Purge Cabinet Cooler® System
• Séries/Modelos: Série NHP (NHP48xxSS e variantes; inox 303 / 316; 120VAC e 240VAC)
• SKU exemplo: PNHP4808SS
• Capacidade de refrigeração: 275 a 5.600 Btu/h (80 a 1.641 W) dependendo do modelo
• Materiais: Construção em aço inox Tipo 303 ou Tipo 316
• Controlo: Termóstato (preset 95°F / 35°C); ETC opcional
• Função: Refrigeração e ligeira purga positiva para prevenir a entrada de contaminantes
• Filtragem: Separador 5 µm com dreno automático incluído; filtro coalescente recomendado se houver óleo
• Montagem: Instala‑se através de knockout elétrico padrão; kits laterais disponíveis
• Aprovações: UL Listed e CE compliant
• Sem peças móveis — manutenção mínima
• Níveis sonoros típicos: 59–85 dBA dependendo do modelo (valores indicados acima)
