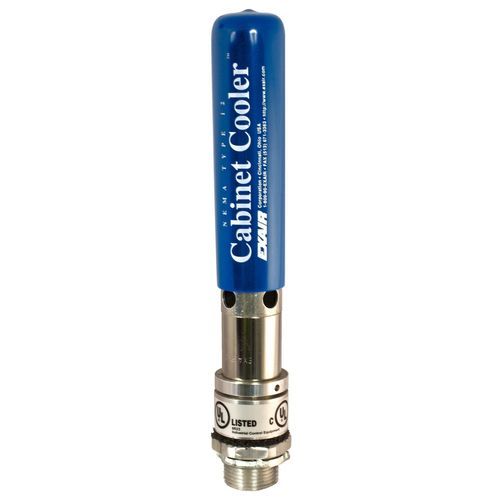

Ar condicionado para painel elétrico para montagem lateral Model 4350

verticalcompactoindustrial

Visão geral
Os sistemas NEMA 12 (IP54) Cabinet Cooler da EXAIR fornecem refrigeração resistente a poeira e óleo para painéis eletrônicos industriais onde não há líquidos ou corrosivos. As unidades controladas por termostato (ajuste de fábrica 95°F / 35°C) economizam ar comprimido ao ativar o cooler apenas quando a temperatura interna se aproxima do ponto de ajuste. O sistema compacto instala-se em minutos através de um furo elétrico padrão e mantém a classificação NEMA do invólucro. Todas as unidades são UL Listed e conformes CE. O resfriamento é produzido por um tubo vortice sem peças móveis.

Aplicações

• Controladores programáveis (PLC) e painéis de controle
• Centros de controle de motores e painéis de relés
• Armários NC/CNC e invólucros de laser
• Armários de computadores e instrumentos eletrônicos
• Carcaças de câmeras CCTV
• Centros de controle modulares e painéis de linha

Vantagens

• Baixo custo de aquisição e operação
• Compacto, instalação rápida
• Faixa de refrigeração 275–5.600 Btu/h (80–1.641 W) dependendo do modelo
• Mantém integridade NEMA 12 (IP54) — proteção contra poeira e sujeira
• Sem peças móveis — baixa manutenção
• Sem CFCs; operação mais silenciosa com silenciador opcional
• Elimina ventiladores e filtros para tratamento de ar interno do invólucro

Recursos padrão
Os sistemas com termostato incluem: Cabinet Cooler (baseado em tubo vórtice), válvula solenóide, termostato ajustável (ajuste de fábrica 95°F / 35°C), filtro/separador automático de 5 mícrons com dreno e kit de distribuição de ar frio (tubulação, clipes, conexões) para direcionar o ar frio aos pontos quentes. Várias tensões e configurações de controle disponíveis. Unidades UL Listed e conformes CE.

Modelos (NEMA 12, controle por termostato) — Modelo / Btu/h (W)
4304 / 275 (80)
4308 / 550 (162)
4315 / 1.000 (293)
4325 / 1.700 (498)
4330 / 2.000 (586)
4340 / 2.800 (821)
4350 / 3.400 (997)
4360 / 4.000 (1.171)
4370 / 4.800 (1.406)
4380 / 5.600 (1.641)

Resumo de desempenho
As capacidades publicadas referem-se a uma pressão de alimentação de 100 PSIG (6.9 BAR). O resfriamento típico produz aproximadamente uma queda de 54°F (30°C) em relação à temperatura do ar de alimentação a 100 PSIG; temperatura de entrada elevada ou pressão de entrada reduzida diminuirão a capacidade. Os níveis de ruído variam conforme o modelo (aprox. 59–79 dBA; silenciador opcional reduz o ruído em modelos menores).

Filtragem e distribuição de ar frio
Inclui um filtro/separador automático de 5 mícrons com dreno para remover água e sujeira. Para óleo no suprimento, recomenda-se um filtro coalescente de remoção de óleo. O kit de distribuição de ar frio contém tubulação, clipes e conexões para direcionar o ar frio aos componentes críticos.

Controle eletrônico de temperatura (ETC)
Unidades ETC digitais opcionais oferecem controle preciso da temperatura interna com display LED e feedback por termopar; ativam a solenóide incluída quando o ponto de ajuste é excedido. ETCs estão disponíveis para várias tensões e são conformes RoHS/CE.

Resumo de modelos/opções
Série controle por termostato: 4304–4380 (várias tensões e opções ETC). Série de operação contínua: 4204–4280. Opções adicionais incluem kits para alta temperatura, NHP, kits duplos e kits de montagem lateral para aplicações especializadas.

Especificações técnicas

• Série: sistemas Cabinet Cooler NEMA 12 (variante com controle por termostato)
• Ponto de ajuste do termostato em fábrica: 95°F (35°C)
• Capacidade de refrigeração: 275–5.600 Btu/h (80–1.641 W) dependendo do modelo
• Delta de refrigeração típico: ≈54°F (30°C) a 100 PSIG (6.9 BAR)
• Pressão de referência para capacidades publicadas: 100 PSIG (6.9 BAR)
• Filtro: separador automático de 5 mícrons incluído
• Alimentação/solenóide: várias tensões (120 VAC, 240 VAC, 24 VDC, etc.)
• Aprovações: UL Listed, conforme CE
• Montagem: instala-se através de knockout elétrico padrão (1-1/2 NPS); kits de montagem lateral disponíveis
• Materiais: construção NEMA 12 resistente à corrosão; opções NEMA 4/4X e aço inox em modelos selecionados
• Manutenção: sem peças móveis — baseado em tubo vórtice
• Níveis de ruído: ≈59–79 dBA dependendo do modelo e opção de silenciador
• Inclui kit de distribuição de ar frio (tubulação, clipes, conexões)
• SKU típico exibido: P4308; ID do produto exemplo: 10558
