Ar condicionado para painel elétrico compacto Model 4840SS

para sala informáticapara a indústria alimentíciaindustrial

Visão geral
Os sistemas NEMA 4X com controlo por termóstato ativam as unidades Cabinet Cooler® apenas quando a temperatura interna se aproxima do limite definido, reduzindo o consumo de ar comprimido. O termóstato padrão é ajustado em fábrica a 95°F (35°C) e normalmente mantém ±2°F (±1°C) dentro do painel. Os Cabinet Coolers NEMA 4X (IP66) são construídos em aço inoxidável para ambientes alimentares e corrosivos. Os Cabinet Coolers EXAIR utilizam um tubo vórtice para produzir ar frio a partir do ar comprimido sem peças móveis. O design compacto permite instalação através de uma saída elétrica padrão. Os sistemas NEMA 4X incorporam uma válvula de alívio de baixa pressão no tubo vórtice e na saída de ar do painel para preservar a integridade do invólucro quando o cooler está desligado. Estão disponíveis várias capacidades de arrefecimento para quadros de comando pequenos e grandes. Todos os modelos são UL Listed e conformes CE.

Aplicações

• Controladores programáveis
• Armários de controlo de linha
• Centros de controlo de motores
• Painéis de relés
• Sistemas NC/CNC
• Centros de controlo modulares
• Câmaras CCTV
• Armários de computadores
• Caixas de lasers refrigeradas
• Balanças eletrónicas

Vantagens

• Redução de custos operacionais devido ao uso de ar comprimido controlado por termóstato
• Construção em aço inoxidável resistente à corrosão para ambientes agressivos
• Design compacto, instalação em minutos
• Capacidades de arrefecimento até 5.600 Btu/h (1.641 W)
• Funcionamento silencioso; silenciador opcional
• Mantém a integridade NEMA 4X (IP66)
• Estabiliza temperatura e humidade internas
• Sem CFC e sem peças móveis — manutenção mínima
• Montagem em uma saída elétrica padrão
• Elimina ventiladores, filtros e paragens associadas

Modelos e capacidades de arrefecimento (seleção das tabelas de produtos)
NEMA 4X (IP66) Cabinet Cooler Systems - Tipo 303 Aço Inoxidável, Controlo por Termóstato (120V)
4804SS | 275 Btu/h (80 W)
4808SS | 550 Btu/h (162 W)
4815SS | 1.000 Btu/h (293 W)
4825SS | 1.700 Btu/h (498 W)
4830SS | 2.000 Btu/h (586 W)
4840SS | 2.800 Btu/h (821 W)
4850SS | 3.400 Btu/h (997 W)
4860SS | 4.000 Btu/h (1.171 W)
4870SS | 4.800 Btu/h (1.406 W)
4880SS | 5.600 Btu/h (1.641 W)

NEMA 4X (IP66) Cabinet Cooler Systems - Tipo 316 Aço Inoxidável, Controlo por Termóstato (120V)
4804SS-316 | 275 Btu/h (80 W)
4808SS-316 | 550 Btu/h (162 W)
4815SS-316 | 1.000 Btu/h (293 W)
4825SS-316 | 1.700 Btu/h (498 W)
4830SS-316 | 2.000 Btu/h (586 W)
4840SS-316 | 2.800 Btu/h (821 W)
4850SS-316 | 3.400 Btu/h (997 W)
4860SS-316 | 4.000 Btu/h (1.171 W)
4870SS-316 | 4.800 Btu/h (1.406 W)
4880SS-316 | 5.600 Btu/h (1.641 W)

Também disponível (mesmas gamas de modelos):

• Variantes Tipo 303 e 316 para 240V e 24VDC
• Sistemas com controlo por termóstato com ETC (Electronic Temperature Control) para 120V, 240V e 24VDC
• Modelos de funcionamento contínuo (sem termóstato) para purga constante

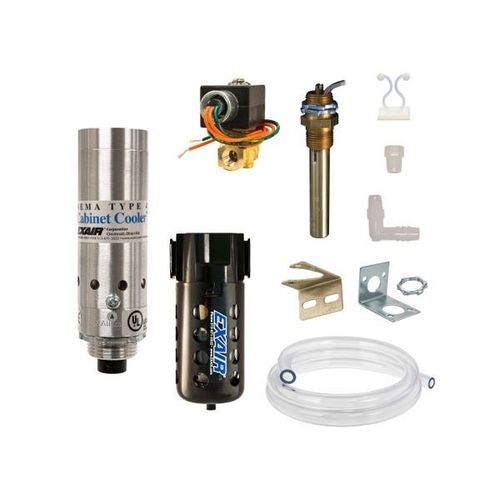

Itens incluídos / Conteúdo típico do sistema

• Cabinet Cooler (baseado em tubo vórtice)
• Termóstato e válvula solenóide (para sistemas com termóstato)
• Separador de filtro (5 microns, dreno automático)
• Kit de distribuição de ar frio (tubagem, presilhas, conexões)
• ETC opcional — feedback de temperatura interno e ajuste por botão

Características / especificações técnicas

• Brand: EXAIR
• Série: Cabinet Cooler® Systems
• Classificação NEMA: NEMA 4X (IP66) — hermético a poeira/óleo, resistente a salpicos e corrosão, serviço interior/exterior
• Materiais: Tipo 303 ou Tipo 316 aço inoxidável disponível (316 para ambientes mais corrosivos)
• Termóstato: Ajustável, fábrica 95°F (35°C); controlo típico ±2°F (±1°C)
• ETC: ETC digital disponível com visor LED e termopar interno (unidades ETC conformes RoHS/CE)
• Método de arrefecimento: Tubo vórtice — ar frio a partir de ar comprimido, sem peças móveis
• Capacidade de arrefecimento: 275 a 5.600 Btu/h (80 a 1.641 W)
• Desempenho: Queda de temperatura típica ~54°F (30°C) a partir do ar de alimentação a 100 PSIG (6,9 BAR)
• Filtragem: Filtro 5 microns com dreno automático incluído; adicionar filtro coalescente quando houver óleo
• Níveis de ruído: Dependente do modelo, aprox. 59–85 dBA; silenciador opcional
• Montagem: Instala através de abertura elétrica padrão 1-1/2 NPS; kits de montagem lateral disponíveis
• Opções: Modelos de operação contínua, atualização ETC, versões Alta Temperatura (ambiente 125°F–200°F / 52°C–93°C), modelos Non-Hazardous Purge, sistemas duplos
• Certificações: UL Listed, CE compliant
• Exemplo de SKU: P4808SS
