Ar condicionado para painel elétrico vertical Model HT4730SS-316

compactoindustrialpara altas temperaturas

Descrição

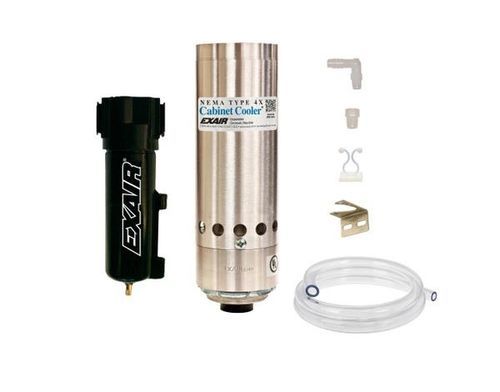

Os sistemas NEMA 4X (IP66) Cabinet Cooler® de alta temperatura da EXAIR fornecem refrigeração de painéis para temperaturas ambiente de 125°F a 200°F (52°C a 93°C). Construídos em aço inoxidável Tipo 303 ou Tipo 316 para ambientes alimentares e corrosivos, estes sistemas de operação contínua incluem um Cabinet Cooler, kit de distribuição de ar frio e um filtro automático de dreno de 5 microns. Todas as unidades são UL Listed e conformes CE. O Cabinet Cooler usa um tubo vórtice para gerar ar frio a partir do ar comprimido sem partes móveis e instala-se em minutos através de uma abertura elétrica padrão. Sistemas NEMA 4X contínuos são recomendados quando se deseja refrigeração constante e purga positiva.

Aplicações

• Controladores programáveis
• Armários de controle de linha
• Centros de controle de motores
• Painéis de relés
• Sistemas NC/CNC
• Centros de controle modulares
• Câmeras CCTV
• Armários de computadores
• Carcaças de lasers
• Balanças eletrônicas

Vantagens

• Baixo custo operacional
• Compacto e instalação simples
• Capacidades de refrigeração até 5.600 Btu/h (1.641 Watts)
• Operação silenciosa (dependendo do modelo)
• Mantém a integridade NEMA 4 (IP66)
• Estabiliza temperatura e humidade do invólucro
• Sem CFCs, sem peças móveis — baixa manutenção
• Monte em abertura elétrica padrão
• Evita disparos indesejados, danos térmicos e deriva de circuito
• Elimina ventiladores e filtros de ar ambiente

Modelos (destaques)
NEMA 4X (IP66) Sistemas Cabinet Cooler Alta Temperatura - Aço inoxidável Tipo 303
Model | Btu/hr. (Watts)
HT4715SS | 1,000 (293)
HT4725SS | 1,700 (498)
HT4730SS | 2,000 (586)
HT4740SS | 2,800 (821)
HT4750SS | 3,400 (997)
HT4760SS | 4,000 (1,171)
HT4770SS | 4,800 (1,406)
HT4780SS | 5,600 (1,641)

NEMA 4X (IP66) Sistemas Cabinet Cooler Alta Temperatura - Aço inoxidável Tipo 316
Model | Btu/hr. (Watts)
HT4715SS-316 | 1,000 (293)
HT4725SS-316 | 1,700 (498)
HT4730SS-316 | 2,000 (586)
HT4740SS-316 | 2,800 (821)
HT4750SS-316 | 3,400 (997)
HT4760SS-316 | 4,000 (1,171)
HT4770SS-316 | 4,800 (1,406)
HT4780SS-316 | 5,600 (1,641)

Resumo de desempenho
As capacidades de refrigeração são classificadas a 100 PSIG (6,9 BAR) de pressão de alimentação. Os níveis de ruído variam conforme o modelo (ex.: HT4715SS ≈ 73 dBA; HT4725SS ≈ 80 dBA; HT4780SS ≈ 85 dBA). Sistemas contínuos incluem o cooler, separador de filtro e kit de distribuição de ar frio. Sistemas com controlo por termostato incluem termóstato, válvula solenóide e, quando especificado, Electronic Temperature Control (ETC™).

Acessórios & Opções
Kits de montagem lateral para locais com espaço superior/lateral limitado; kit de distribuição de ar frio (tubulação, clipes, conexões); filtro automático de dreno de 5 microns incluído; filtro coalescente opcional recomendado se houver presença de óleo; válvulas solenóides e ETC™ disponíveis como upgrades.

Como funciona
O ar comprimido entra no Cabinet Cooler alimentado por tubo vórtice e é separado em fluxos quente e frio. O ar frio é descarregado no invólucro através do kit de distribuição de ar frio; o ar quente é exaurido. O sistema refrigera e fornece uma leve purga positiva para impedir a entrada de ar exterior.

Especificações técnicas

• Série: NEMA 4X Cabinet Cooler® Systems (Alta Temperatura, operação contínua)
• Brand: EXAIR
• Faixa operacional ambiente: 125°F a 200°F (52°C a 93°C) para modelos de alta temperatura
• Materiais: Aço inoxidável Tipo 303 ou Tipo 316 (construção resistente à corrosão NEMA 4X)
• Capacidades de refrigeração: 1.000 a 5.600 Btu/h (293 a 1.641 Watts) dependendo do modelo
• Capacidade avaliada a 100 PSIG (6,9 BAR)
• Queda de temperatura típica do ar frio: ≈54°F (30°C) abaixo do ar de alimentação a 100 PSIG
• Níveis de ruído: dependem do modelo (≈73–85 dBA)
• Filtragem: filtro automático de dreno 5 microns incluído; coalescente recomendado se houver óleo
• Opções de controlo: operação contínua ou controlo por termóstato (ETC™ disponível)
• Definição típica do termóstato (sistemas termostáticos): 95°F (35°C)
• Montagem: instala através de abertura elétrica padrão; Kits de montagem lateral disponíveis (mantêm a classificação NEMA)
• Normas: UL Listed e conforme CE
• Garantia: garantia do fabricante de cinco anos (conforme declarado pelo fabricante)
• Componentes típicos (contínuo): Cabinet Cooler, kit de distribuição de ar frio, separador de filtro
