Ar condicionado para painel elétrico vertical Model 4730SS

compactoindustrialde exterior

Visão geral

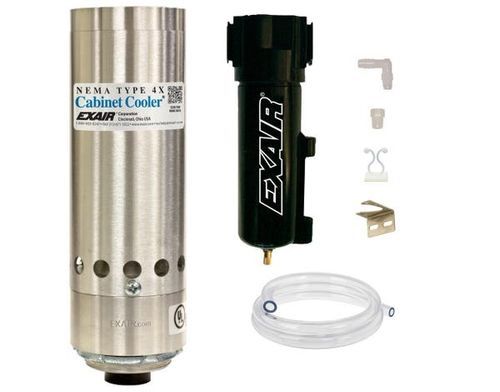

Os sistemas Cabinet Cooler® refrigeram e purgam painéis de controle eletrônicos usando ar comprimido e um tubo vórtex; o tubo vórtex produz ar frio sem peças móveis. Unidades NEMA 4X (IP66) são à prova de poeira e óleo, resistentes a respingos e corrosão, para uso interno e externo. Modelos NEMA 4X incorporam uma válvula de alívio de baixa pressão no tubo vórtex e na exaustão do gabinete que fecha quando o cooler está desligado para preservar a integridade da caixa. Sistemas de operação contínua incluem o Cabinet Cooler, kit de distribuição de ar frio e filtro automático de 5 µm. Todas as unidades são UL Listed e compatíveis com CE.

Aplicações

• Controladores programáveis
• Gabinetes de controle de linha
• Centros de controle de motor
• Painéis de relés
• Sistemas NC/CNC
• Centros de controle modulares
• Câmeras CCTV
• Gabinetes de computadores
• Carcaças de laser
• Balanças eletrônicas

Principais características

• Construção em aço inoxidável resistente à corrosão para ambientes agressivos ou lavagens
• Design compacto; monta em um knockout elétrico padrão
• Capacidades de refrigeração de 275 Btu/h (80 W) até 5.600 Btu/h (1.641 W)
• Sem peças móveis — menor manutenção
• Silenciador frio opcional para redução do nível de ruído
• Opções de termostato/solenoide ou controle eletrônico ETC™ para controlar uso de ar comprimido
• Mantém a integridade da caixa NEMA 4X enquanto purga
• Inclui filtro automático de 5 µm; filtro coalescente recomendado se houver óleo no ar comprimido

Modelos - NEMA 4X (IP66) Cabinet Cooler Systems - Aço inox Tipo 303, operação contínua
4704SS | 275 Btu/h (80 W)
4708SS | 550 Btu/h (162 W)
4715SS | 1.000 Btu/h (293 W)
4725SS | 1.700 Btu/h (498 W)
4730SS | 2.000 Btu/h (586 W)
4740SS | 2.800 Btu/h (821 W)
4750SS | 3.400 Btu/h (997 W)
4760SS | 4.000 Btu/h (1.171 W)
4770SS | 4.800 Btu/h (1.406 W)
4780SS | 5.600 Btu/h (1.641 W)

Modelos - NEMA 4X (IP66) Cabinet Cooler Systems - Aço inox Tipo 316, operação contínua
4704SS-316 | 275 Btu/h (80 W)
4708SS-316 | 550 Btu/h (162 W)
4715SS-316 | 1.000 Btu/h (293 W)
4725SS-316 | 1.700 Btu/h (498 W)
4730SS-316 | 2.000 Btu/h (586 W)
4740SS-316 | 2.800 Btu/h (821 W)
4750SS-316 | 3.400 Btu/h (997 W)
4760SS-316 | 4.000 Btu/h (1.171 W)
4770SS-316 | 4.800 Btu/h (1.406 W)
4780SS-316 | 5.600 Btu/h (1.641 W)

Desempenho (NEMA 4X Tipo 303/316 Aço inox, operação contínua)
4704SS, 4704SS-316 | 275 Btu/h | 80 W | 59 dBA*
4708SS, 4708SS-316 | 550 Btu/h | 162 W | 67 dBA*
4715SS, 4715SS-316 | 1.000 Btu/h | 293 W | 73 dBA
4725SS, 4725SS-316 | 1.700 Btu/h | 498 W | 80 dBA
4730SS, 4730SS-316 | 2.000 Btu/h | 586 W | 80 dBA
4740SS, 4740SS-316 | 2.800 Btu/h | 821 W | 82 dBA
4750SS, 4750SS-316 | 3.400 Btu/h | 997 W | 84 dBA
4760SS, 4760SS-316 | 4.000 Btu/h | 1.171 W | 84 dBA
4770SS, 4770SS-316 | 4.800 Btu/h | 1.406 W | 84 dBA
4780SS, 4780SS-316 | 5.600 Btu/h | 1.641 W | 85 dBA
*Com silenciador frio opcional. Capacidade de refrigeração medida a 100 PSIG (6,9 BAR).

Outras informações técnicas

• Operação: O ar comprimido entra no tubo vórtex do Cabinet Cooler® e é separado em correntes quentes e frias. O ar quente é exaurido pelo escape (muffled) e o ar frio é direcionado para o interior do gabinete através do kit de distribuição, purgando o gabinete sem permitir a entrada de ar externo.
• Filtração: Sistemas incluem filtro automático de 5 µm com dreno para água e sujeira. Se houver óleo no ar comprimido, recomenda-se filtro coalescente.
• Kit de distribuição de ar frio: Tubulação flexível em vinil, conectores e clipes adesivos para direcionar o ar frio a pontos quentes ou para circulação interna.
• Umidade: Em operação contínua, a umidade relativa dentro de um gabinete selado estabiliza cerca de 45% sem condensação.
• Temperatura de entrada e desempenho: Aproximadamente 54°F (30°C) de redução em relação à temperatura do ar de alimentação a 100 PSIG (6,9 BAR). Temperatura de entrada elevada ou baixa pressão reduzem a capacidade de refrigeração.
• Montagem: Monta através de furo perfurado ou knockout elétrico padrão. Unidades NEMA 4 e 4X devem ser montadas verticalmente; kits de montagem lateral estão disponíveis para instalações com espaço limitado, mantendo a classificação NEMA.
• Controles: Opções de termostato e solenoide (termostato regulado de fábrica a 95°F / 35°C) ou Electronic Temperature Control (ETC™) para controlo preciso da temperatura interna.

Especificações técnicas

• Classificação NEMA: NEMA 4X (IP66) — à prova de poeira, à prova de óleo, resistente a respingos, resistente à corrosão, serviço interior/exterior.
• Materiais de construção: Opções em aço inox Tipo 303 e Tipo 316.
• Capacidades de refrigeração: 275 Btu/h (80 W) a 5.600 Btu/h (1.641 W), dependendo do modelo.
• Fonte de ar frio: Tubo vórtex (sem peças móveis).
• Diferencial típico: até ~16°F (~9°C) gerado pelo tubo vórtex; redução típica ~54°F (30°C) a 100 PSIG de alimentação.
• Inclui (sistemas de operação contínua): Cabinet Cooler®, kit de distribuição de ar frio e filtro automático de 5 µm.
• Certificações: UL Listed e conformidade CE.
• Exemplo de SKU mostrado: P4708SS (configurável com opções como BTU/hr, atualização solenoide/ETC, voltagem, material, alta temperatura ou NHP, capacidade do vórtex, entrada de ar, filtro).
