Ar condicionado para painel elétrico vertical Model HT4840SS

compactoindustrialpara altas temperaturas

Visão geral
Os sistemas Cabinet Cooler® HT de alta temperatura fornecem refrigeração e purga de painéis para temperaturas ambientes de 125°F a 200°F (52°C a 93°C). Unidades com controle por termostato incluem termostato ajustável, ajustado de fábrica para 95°F (35°C). Construção em aço inoxidável NEMA 4X (IP66) protege equipamentos em ambientes alimentares e corrosivos. Uma válvula de alívio de baixa pressão mantém a integridade NEMA 4X ao selar o escape quando o cooler não está em operação. O tubo vórtice produz ar frio a partir de ar comprimido sem peças móveis e monta através de um knockout elétrico padrão. Todos os Cabinet Cooler® são UL Listed e compatíveis com CE.

Aplicações

• Controladores programáveis
• Armários de controle de linha
• Centros de controle de motores
• Painéis de relés
• Sistemas NC/CNC
• Centros de controle modulares
• Câmeras CCTV
• Armários de computadores
• Refrigeração de carcaças de laser
• Balanças eletrônicas

Vantagens

• Solução de baixo custo
• Resistente à corrosão em ambientes agressivos
• Compacto, montagem rápida no knockout padrão
• Capacidades de refrigeração até 5.600 Btu/h (1.641 Watts)
• Operação silenciosa (níveis de dBA típicos por modelo)
• Mantém a integridade da carcaça NEMA 4X (IP66)
• Estabiliza temperatura e humidade internas
• Sem CFCs
• Sem peças móveis — praticamente isento de manutenção
• Elimina ventoinhas e filtros
• Fornece proteção para lavagem (washdown)

Modelos (seleção exibida na página)
Sistemas Cabinet Cooler® HT alta temperatura NEMA 4X - Aço inox Tipo 303, controle por termostato
Modelo — Btu/h (Watts)
HT4815SS — 1,000 (293)
HT4825SS — 1,700 (498)
HT4830SS — 2,000 (586)
HT4840SS — 2,800 (821)
HT4850SS — 3,400 (997)
HT4860SS — 4,000 (1,171)
HT4870SS — 4,800 (1,406)
HT4880SS — 5,600 (1,641)

Sistemas Cabinet Cooler® HT alta temperatura NEMA 4X - Aço inox Tipo 316, controle por termostato
Modelo — Btu/h (Watts)
HT4815SS-316 — 1,000 (293)
HT4825SS-316 — 1,700 (498)
HT4830SS-316 — 2,000 (586)
HT4840SS-316 — 2,800 (821)
HT4850SS-316 — 3,400 (997)
HT4860SS-316 — 4,000 (1,171)
HT4870SS-316 — 4,800 (1,406)
HT4880SS-316 — 5,600 (1,641)

Desempenho (exemplos)
A capacidade de refrigeração é medida a 100 PSIG (6,9 BAR) de pressão de alimentação. Níveis de ruído (dBA): HT4815SS — 73 dBA; HT4825SS — 80 dBA; HT4830SS — 80 dBA; HT4840SS — 82 dBA; HT4850SS — 84 dBA; HT4880SS — 85 dBA.

Acessórios e opções

• Kits de montagem lateral para instalação quando montagem superior não for possível (Tipo 303 ou 316 aço inox)
• Kit de distribuição de ar frio (tubulação, clipes, conexões) para direcionar o ar frio dentro do gabinete
• Filtro/separador (dreno automático 5 µm) incluído; filtro coalescente recomendado se houver óleo no ar comprimido
• Sistemas com controle por termostato incluem válvula solenóide, termostato (ajustado de fábrica para 95°F / 35°C) e filtro; disponíveis em 110 VAC, 240 VAC e 24 VDC
• Electronic Temperature Control (ETC™) disponível para controlo preciso e visualização interna da temperatura

Como funciona (resumo)
O ar comprimido entra no Cabinet Cooler® acionado por tubo vórtice e separa‑se em um fluxo frio e um fluxo quente. O ar frio é descarregado dentro do gabinete via kit de distribuição; o ar quente é exaurido através do tubo vórtice. A unidade refrigera e purga o invólucro com ar frio limpo sem permitir a entrada de ar externo.

Características / especificações técnicas

• Série: HT (High Temperature) — Sistemas Cabinet Cooler® NEMA 4X
• Faixa de temperatura ambiente: 125°F a 200°F (52°C a 93°C)
• Materiais: Tipo 303 ou Tipo 316 aço inoxidável (NEMA 4X / IP66)
• Controle por termostato: ajustável, ajustado de fábrica para 95°F (35°C); opção ETC oferece leitura digital e feedback de temperatura interna
• Capacidades de refrigeração (exemplos): 1,000 a 5,600 Btu/h (293 a 1,641 W) dependendo do modelo
• Capacidade medida a 100 PSIG (6,9 BAR)
• Níveis de ruído: aproximadamente 73–85 dBA dependendo do modelo e configuração
• Filtragem: filtro de 5 µm com dreno automático incluído; filtro coalescente recomendado se houver óleo
• Montagem: instala em knockout elétrico padrão; kits de montagem lateral disponíveis para preservar a classificação NEMA
• Certificações: UL Listed e compatível CE
• Sem peças móveis (baseado em tubo vórtice), praticamente sem manutenção

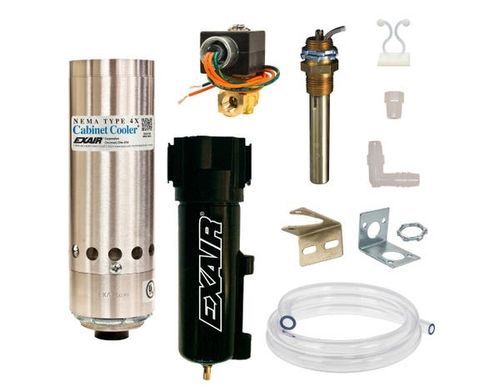

• Componentes típicos incluídos (sistemas com termostato): cooler, válvula solenóide, termostato, filtro/separador, kit de distribuição de ar frio
• Produto / SKU mostrado na página (referência configurável): PHT4808SS
