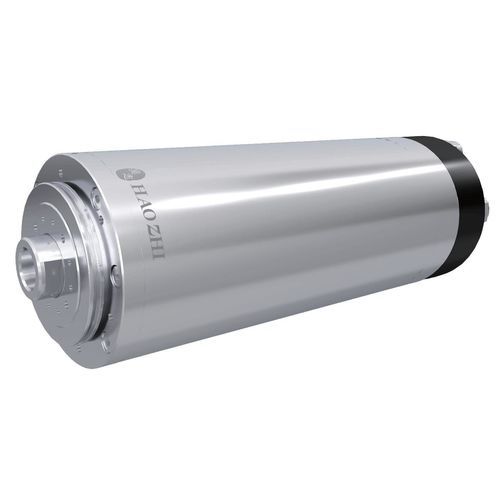

Fuso para retificação interna DGZM-08040/4.0 DWS

motorizadorefrigerado a água

Descrição
O DGZM-08040/4.0-DWS é um fuso compacto para retificação interna, destinado à retificação de precisão de furos pequenos quando o diâmetro de instalação e a massa em movimento são limitados. Diâmetro do corpo: Φ80 mm; peso aprox. 7 kg. Potência nominal 4,0 kW (S1), até 6 kW (S6-20%); velocidade máxima 40.000 rpm. Recomenda-se refrigeração por água. Rolamentos de esferas cerâmicas asseguram estabilidade em altas rotações. Interface da ferramenta: furo reto e rosca Φ15-M14-X1.5.

Tabela resumida
Diâmetro: Φ80 mm
Velocidade máxima: 40.000 rpm
Potência nominal (S1): 4,0 kW — S6-20%: 6 kW
Torque nominal (S1): 1,29 N·m — S6-40%: 1,91 N·m
Peso: aprox. 7 ± 0,5 kg

Dados técnicos
Modelo: DGZM-08040/4.0 DWS
Frequência máxima: 1.334 Hz
Velocidade nominal: 1.000 rpm
Frequência nominal: 100 Hz
Tensão nominal: 380 V
Corrente nominal: 8,2 A
Tipo de motor: Motor assíncrono
Tipo de rolamento: Rolamento de esferas de cerâmica
Método de refrigeração: Refrigeração por água (recomendada); caudal 2–3 L/min a 0,25 MPa
Sensor de temperatura do motor: KTY
Velocidade de vibração: 0,8 mm/s
Interface da ferramenta: Furo reto e rosca Φ15-M14-X1.5

Características / especificações técnicas

• Modelo: DGZM-08040/4.0 DWS
• Diâmetro da carcaça: Φ80 mm — design compacto para instalações com espaço reduzido
• Velocidade máxima: 40.000 rpm (para retificação de precisão de pequenos diâmetros)
• Potência contínua (S1): 4,0 kW; Potência S6-20%: 6 kW
• Torque nominal: aprox. 1,29 N·m (S1); Torque (S6-40%): 1,91 N·m
• Motor: Assíncrono
• Rolamentos: Rolamentos de esferas cerâmicas para estabilidade em altas rotações
• Refrigeração: Água recomendada — 2–3 L/min a 0,25 MPa
• Elétrico: 380 V, 8,2 A (nominal)
• Sensor: KTY
• Vibração: 0,8 mm/s
• Peso: aprox. 7 ± 0,5 kg
• Interface da ferramenta: Furo reto e rosca Φ15-M14-X1.5
