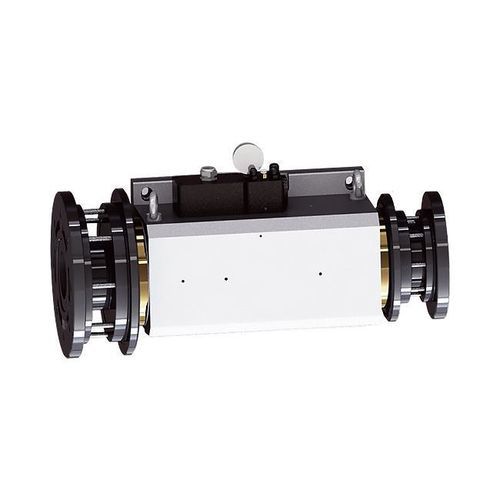

Fuso para retificação DYFDM-170(100)30/22-XWS

motorizadohidrostáticoISO

Resumo
O DYFDM-170 é um eixo hidrostático para cabeçotes de máquinas-ferramenta, concebido para aplicações que exigem torque contínuo elevado e controlo radial preciso. O motor síncrono integrado fornece 22 kW (S1) e 140 N·m contínuos; o desvio radial dianteiro especificado garante rotação precisa da peça.

Especificações principais

• Velocidade máxima: 3500 rpm
• Potência de saída (S1 100%): 22 kW
• Torque de saída (S1 100%): 140 N·m
• Altura do centro: 145 mm
• Desvio radial dianteiro: ≤0.0001 mm

Dados técnicos
Modelo: DYFDM-170(100)30/22-XWS
Altura do centro (mm): 145
Tipo de óleo lubrificante: ISO VG3
Pressão de fornecimento de óleo (MPa): 3.0-4.0
Rigidez estática axial (N/μm): ≥350
Rigidez estática radial (N/μm): ≥250
Desvio radial dianteiro (mm): ≤0.0001
Movimento axial final (mm): ≤0.001
Precisão de rotação (mm): ≤0.0003
Tipo de acionamento: Motor integrado
Movimento de rotação: Sentido horário
Velocidade máxima (rpm): 3500
Frequência máxima (Hz): 233.3
Sistema motor: Motor síncrono
Tensão nominal (V): 380
Potência de saída S1 100% (kW): 22
Torque de saída S1 100% (N·m): 140
Corrente nominal S1 100% (A): 41
Sistema de refrigeração: Refrigeração a óleo (recomendado)
Área de aplicação: Cabeçote de máquinas-ferramenta
Peso líquido (kg): 395±1

CARACTERÍSTICAS / ESPECIFICAÇÕES TÉCNICAS

• Modelo: DYFDM-170(100)30/22-XWS
• Altura do centro: 145 mm
• Velocidade máxima: 3500 rpm
• Potência de saída: 22 kW (S1 100%)
• Torque de saída: 140 N·m (S1 100%)
• Corrente nominal: 41 A
• Tensão nominal: 380 V
• Sistema motor: Motor síncrono
• Tipo de acionamento: Motor integrado
• Rigidez estática axial: ≥350 N/μm
• Rigidez estática radial: ≥250 N/μm
• Desvio radial dianteiro: ≤0.0001 mm
• Movimento axial final: ≤0.001 mm
• Precisão de rotação: ≤0.0003 mm
• Pressão de fornecimento de óleo: 3.0-4.0 MPa
• Tipo de lubrificante: ISO VG3
• Refrigeração: Refrigeração a óleo (recomendado)
• Aplicação: Cabeçote de máquinas-ferramenta
• Peso líquido: 395±1 kg
