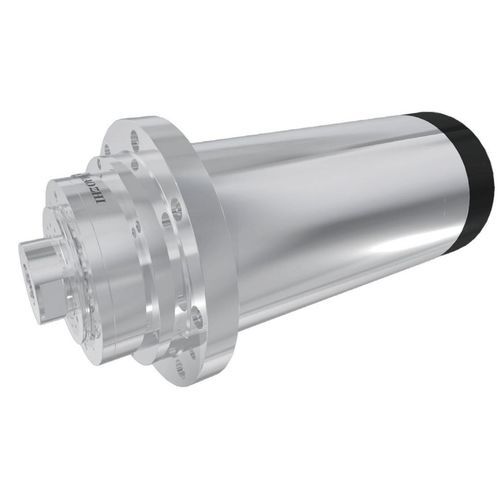

Fuso para retificação DGZM-15024/22-DFWS

de alta potênciamotorizadorefrigerado a água

Overview
No extremo superior dos fusos para retificação interna, a DGZM-15024/22-DFWS troca velocidade máxima por maior potência e binário. O corpo Ø150 mm entrega 22 kW e 17,7 N·m em condições nominais para passadas de retificação mais pesadas. Arrefecimento por água e rolamentos de esferas cerâmicos permitem operação contínua em aplicações exigentes.

Key data
Diâmetro: Φ150 mm
Velocidade máxima: 24.000 rpm
Velocidade nominal: 12.000 rpm
Potência nominal (S1): 22 kW
Binário nominal (S1): 17,7 N·m

Technical data
Modelo: DGZM-15024/22-DPNS
Frequência máxima: 800 Hz
Frequência nominal: 400 Hz
Tensão nominal: 380 V
Corrente nominal: 41 A
Tipo de motor: Motor assíncrono
Tipo de rolamento: Rolamento de esferas cerâmico
Arrefecimento: Água (6–8 L/min a 0,25 MPa)
Sensor de temperatura do motor: KTY
Velocidade de vibração: <0,8 mm/s
Peso: 42 ± 1 kg
Interface da ferramenta: Furo reto e rosca Φ28-M27×2

Dimensions
Diagrama de dimensões disponível na documentação do produto.

Technical specifications

• Referência na página: DGZM-15024/22-DFWS
• Diâmetro do corpo: 150 mm
• Potência nominal (S1): 22 kW
• Binário nominal (S1): 17,7 N·m
• Velocidade máxima: 24.000 rpm
• Velocidade nominal: 12.000 rpm
• Frequência máxima: 800 Hz
• Frequência nominal: 400 Hz
• Tensão nominal: 380 V
• Corrente nominal: 41 A
• Motor: Assíncrono
• Rolamentos: Esferas cerâmicas
• Arrefecimento: Água (fluxo recomendado 6–8 L/min a 0,25 MPa)
• Sensor temperatura motor: KTY
• Vibração: <0,8 mm/s
• Peso: 42 ± 1 kg
• Interface ferramenta: Furo reto e rosca Φ28-M27×2
