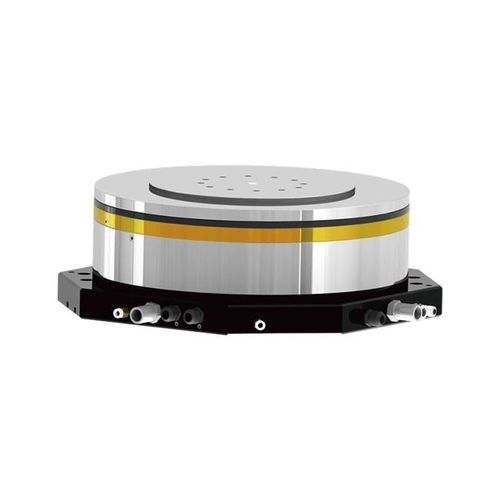

Fuso para retificação DYFDM-300(320)0.6/0.75-WS

hidrostáticoISOrefrigerado a água

INTRODUÇÃO
O DYFDM-300 é uma unidade hidrostática para o eixo B concebida para retificadoras verticais. Destina-se ao posicionamento rotativo lento e de alta precisão sob cargas de retificação, não a aplicações de rebolo de alta velocidade.

APLICAÇÃO
Integração como unidade da mesa rotativa do eixo B em retificadoras verticais e máquinas-ferramenta semelhantes que exigem elevada rigidez axial e precisão de posicionamento.

CARACTERÍSTICAS PRINCIPAIS

• Diâmetro do disco: Φ300 mm
• Torque contínuo de saída: 87 N·m (S1 100%)
• Elevada rigidez estática axial: ≥2500 N/μm; rigidez estática radial: ≥400 N/μm
• Capacidade de baixa velocidade: velocidade máxima 60 rpm; rotação bidirecional
• Motor síncrono integrado: 1,3 kW, 380 V, 4 A
• Sistema hidráulico: óleo ISO VG10, pressão de alimentação 2,0–3,0 MPa
• Alta precisão geométrica: desvio radial frontal ≤0,001 mm; desvio da face final ≤0,001 mm; precisão de rotação ≤0,0003 mm
• Recomendado refrigeração por água para estabilidade térmica
• Massa aproximada: 227 ±10 kg

ESPECIFICAÇÕES TÉCNICAS

• Modelo: DYFDM-300(320)0.6/0.75-WS
• Diâmetro do disco (mm): Φ300
• Tipo de óleo de transmissão: ISO VG10
• Pressão de fornecimento de óleo (MPa): 2.0-3.0
• Rigidez estática axial (N/μm): ≥2500
• Rigidez estática radial (N/μm): ≥400
• Desvio radial dianteiro (mm): ≤0.001
• Desvio radial da face final (mm): ≤0.001
• Precisão de rotação (mm): ≤0.0003
• Tipo de unidade: acionamento por motor integrado
• Movimento de rotação: Rotação bidirecional
• Velocidade máxima (rpm): 60
• Frequência máxima (Hz): 52
• Sistema motor: Motor síncrono
• Tensão nominal (V): 380
• Potência de saída S1 100% (kW): 1.3
• Torque de saída S1 100% (N·m): 87
• Corrente nominal S1 100% (A): 4
• Sistema de refrigeração: Refrigeração a água (recomendado)
• Área de aplicação: Mesa rotativa do eixo B em retificadoras verticais
• Peso (kg): 227 ±10
