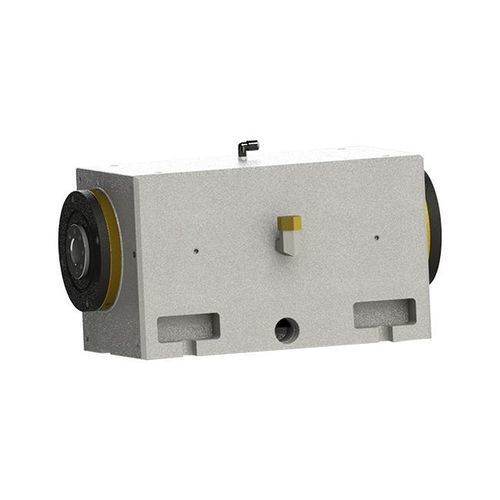

Fuso para retificação DYFJM-125(065)15/5.5-X

motorizadohidrostáticoISO

Descrição do produto
Diferentemente dos fusos de retificação acionados por motor, o DYFJM-125(065)15/5.5-X é um fuso de contraponto hidrostático acionado, concebido para fornecer suporte secundário e alinhamento de alta precisão das peças em máquinas-ferramenta. Suporta rotação bidirecional, apresenta baixo desvio radial e axial e tem velocidade nominal de 1300 rpm (máx. 1500 rpm). Diâmetro de instalação: 125 mm; diâmetro do eixo/jornal: Φ65 mm.

Visão geral
Diâmetro: Φ125 mm
Diâmetro do jornal: Φ65 mm
Velocidade nominal: 1300 rpm
Velocidade máxima: 1500 rpm
Tipo de acionamento: Eixo acionado
Rotação: Rotação bidirecional
Aplicação: Suporte de contraponto para máquinas-ferramenta
Peso: 125±5 kg

Dados técnicos (resumo)
Diâmetro externo de instalação (mm): 125
Diâmetro do eixo/jornal (mm): Φ65
Tipo de óleo de transmissão: ISO VG5
Pressão de fornecimento de óleo (MPa): 2.5-5.0
Rigidez estática axial (N/μm): ≥300
Rigidez estática radial (N/μm): ≥250
Desvio radial do extremo frontal (mm): ≤0.0005
Movimento axial do extremo (mm): ≤0.0005
Precisão de rotação (mm): ≤0.0002
Tipo de acionamento: Eixo acionado
Movimento de rotação: Rotação bidirecional
Velocidade nominal (rpm): 1300
Velocidade máxima (rpm): 1500
Área de aplicação: Suporte de contraponto em máquinas-ferramenta
Peso (kg): 125±5

Características / especificações técnicas

• Modelo: DYFJM-125(065)15/5.5-X (fuso de contraponto hidrostático acionado)
• Diâmetro externo de instalação: 125 mm
• Diâmetro do jornal: Φ65 mm
• Tipo de óleo recomendado: ISO VG5
• Pressão de fornecimento de óleo: 2.5–5.0 MPa
• Rigidez estática axial: ≥300 N/μm
• Rigidez estática radial: ≥250 N/μm
• Desvio radial do extremo frontal: ≤0.0005 mm
• Movimento axial do extremo: ≤0.0005 mm
• Precisão de rotação: ≤0.0002 mm
• Tipo de acionamento: Eixo acionado
• Movimento de rotação: Rotação bidirecional
• Velocidade nominal: 1300 rpm
• Velocidade máxima: 1500 rpm
• Área de aplicação: Suporte de contraponto para máquinas-ferramenta
• Peso: 125±5 kg
