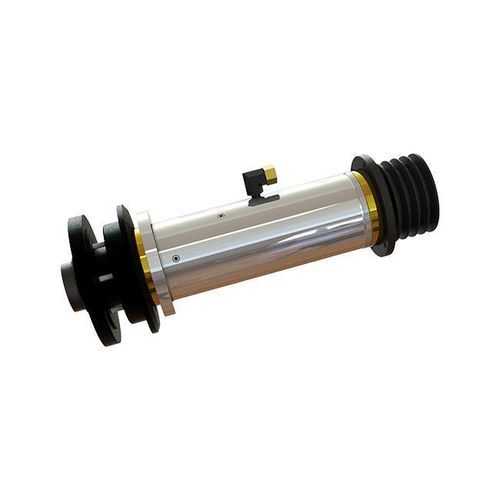

Fuso para retificação DYFJM-120(065)28/5.5A2-F

com transmissão por correiaISO

INTRODUÇÃO
O modelo DYFJM-120(065)28/5.5A2-F é um fuso compacto para retificação cilíndrica, especificado para alta rigidez radial. Rigidez radial ≥800 N/μm para suportar cargas de retificação; diâmetro de instalação φ120 mm e massa 58±1 kg reduzem o espaço necessário na máquina. Dados operacionais: diâmetro do eixo φ65 mm, precisão de rotação ≤0.0003 mm, velocidade 2200 rpm.

Especificações principais
Diâmetro: Φ120 mm
Rigidez radial: ≥800 N/μm
Diâmetro do eixo (munhão): φ65 mm
Velocidade nominal/máxima: 2200 rpm
Precisão de rotação: ≤0.0003 mm
Peso: 58±1 kg

DADOS TÉCNICOS
Diâmetro externo de instalação (mm): φ120
Diâmetro do eixo (mm): φ65
Tipo de óleo de transmissão: ISO VG3
Pressão de fornecimento de óleo (MPa): 2.0-2.5
Rigidez estática axial (N/μm): ≥100
Rigidez estática radial (N/μm): ≥800
Desvio radial dianteiro (mm): ≤0.001
Movimento axial da extremidade (mm): ≤0.001
Precisão de rotação (mm): ≤0.0003
Tipo de acionamento: Correia de transmissão (belt drive)
Direção de rotação: Sentido horário
Velocidade nominal/máxima (rpm): 2200
Área de aplicação: Retificadoras cilíndricas
Peso (kg): 58±1

Características / Especificações técnicas

• Modelo: DYFJM-120(065)28/5.5A2-F
• Diâmetro de instalação: φ120 mm
• Diâmetro do eixo: φ65 mm
• Tipo de óleo de transmissão: ISO VG3
• Pressão de fornecimento de óleo: 2.0-2.5 MPa
• Rigidez estática axial: ≥100 N/μm
• Rigidez estática radial: ≥800 N/μm
• Desvio radial dianteiro: ≤0.001 mm
• Movimento axial da extremidade: ≤0.001 mm
• Precisão de rotação: ≤0.0003 mm
• Tipo de unidade: Correia de transmissão
• Direção de rotação: Sentido horário
• Velocidade nominal/máxima: 2200 rpm
• Aplicação: Retificadoras cilíndricas
• Peso: 58±1 kg
