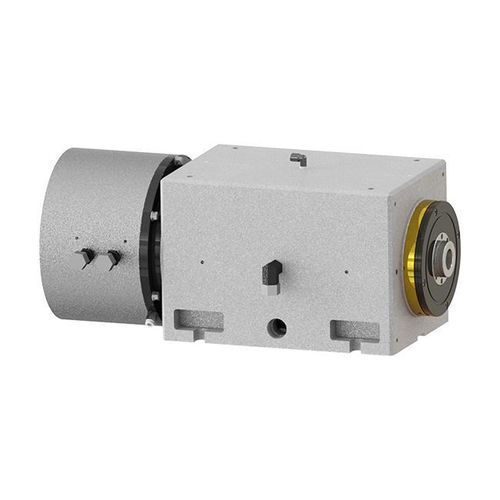

Fuso para retificação DYFDM-125(080)15/5.5-XVM

hidrostáticoISOlubrificado com óleo

Descrição
Projetado para uso como cabeçote de máquina-ferramenta em vez de eixo de roda de alta velocidade, o DYFDM-125(080)15/5.5-XVM combina rotação bidirecional com motor síncrono 220 V. Torque nominal de 41,4 N·m e suporte hidrostático proporcionam rotação estável da peça até 1.500 rpm.

Parâmetros principais
Diâmetro: Φ125 mm
Velocidade máxima: 1500 rpm

Dados técnicos

• Modelo: DYFDM-125(080)15/5.5-XVM
• Altura do centro (mm): 125
• Tipo de óleo lubrificante: ISO VG5
• Pressão de fornecimento de óleo (MPa): 2,5–5,0
• Rigidez estática axial (N/μm): ≥ 300
• Rigidez estática radial (N/μm): ≥ 250
• Desvio radial dianteiro (mm): ≤ 0,0005
• Deslocamento axial final (mm): ≤ 0,0005
• Precisão de rotação (mm): ≤ 0,0002
• Tipo de acionamento: Acionamento por motor traseiro
• Movimento de rotação: Rotação bidirecional
• Velocidade máxima (rpm): 1500
• Frequência máxima (Hz): 375
• Sistema motor: Motor síncrono
• Tensão nominal (V): 220
• Potência de saída S1 100% (kW): 6,5
• Torque de saída S1 100% (N·m): 41,4
• Corrente nominal S1 100% (A): 18,4
• Sistema de refrigeração: Refrigeração a óleo (recomendado)
• Aplicação: Cabeçote para máquinas-ferramenta
• Peso (kg): 223 ±10

Características / especificações

• Suporte hidrostático para elevada estabilidade de rotação
• Motor síncrono traseiro com rotação bidirecional
• Alta precisão de rotação ≤ 0,0002 mm e baixo desvio radial
• Recomendado refrigeração a óleo e lubrificação ISO VG5
• Adequado a aplicações de cabeçote exigentes
