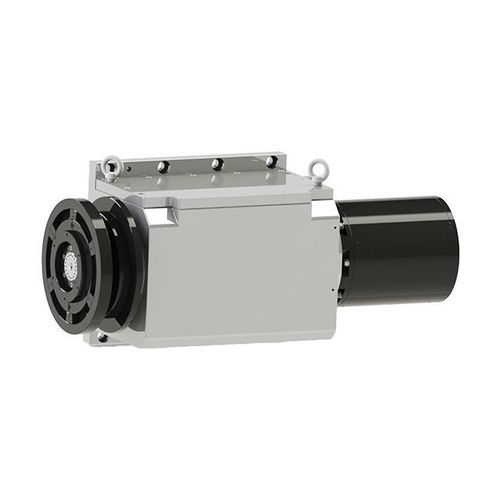

Fuso para retificação DYFDM-150(080)15/5.5-XWS

motorizadoISOlubrificado com óleo

Visão geral
Para retificadoras cilíndricas e de cames com acionamento do motor traseiro separado, o DYFDM-150(080)15/5.5-XWS oferece rigidez axial e radial equilibrada para retificações de precisão. O motor assíncrono de 5,5 kW combinado com suporte hidrostático refrigerado a óleo é adequado para ciclos de retificação contínuos e controlados.

Principais especificações
Diâmetro: Φ150 mm
Velocidade máxima: 3000 rpm

Dados técnicos
Modelo: DYFDM-150(080)15/5.5-XWS
Altura do centro (mm): 170
Lubrificante: ISO VG5
Pressão de fornecimento de óleo (MPa): 2,5–5,0
Rigidez estática axial (N/μm): ≥150
Rigidez estática radial (N/μm): ≥150
Desvio radial frontal (mm): ≤0,0005
Movimento axial final (mm): ≤0,0005
Precisão de rotação (mm): ≤0,0002
Tipo de acionamento: Acionamento do motor traseiro (rotação no sentido horário)
Velocidade máxima (rpm): 3000
Frequência máxima (Hz): 100
Tipo de motor: Motor assíncrono
Tensão nominal (V): 300
Potência S1 100% (kW): 5,5
Torque S1 100% (N·m): 35
Corrente nominal S1 100% (A): 14
Refrigeração: Refrigeração a óleo (recomendada)
Aplicação: Retificadoras cilíndricas e de cames
Peso (kg): 278 ±10

Características / especificações técnicas

• Modelo: DYFDM-150(080)15/5.5-XWS
• Diâmetro: Φ150 mm
• Altura do centro: 170 mm
• Velocidade máxima: 3000 rpm
• Motor: Assíncrono, 5,5 kW (S1 100%), 300 V, 14 A, 35 N·m
• Suporte hidrostático, refrigerado a óleo; lubrificante ISO VG5; pressão de óleo 2,5–5,0 MPa
• Rigidez estática: axial ≥150 N/μm, radial ≥150 N/μm
• Precisão: desvio radial frontal ≤0,0005 mm; movimento axial ≤0,0005 mm; precisão de rotação ≤0,0002 mm
• Acionamento: Motor traseiro (rotação no sentido horário)
• Refrigeração: Refrigeração a óleo recomendada
• Aplicação: Retificadoras cilíndricas e de cames
• Peso aproximado: 278 ±10 kg
