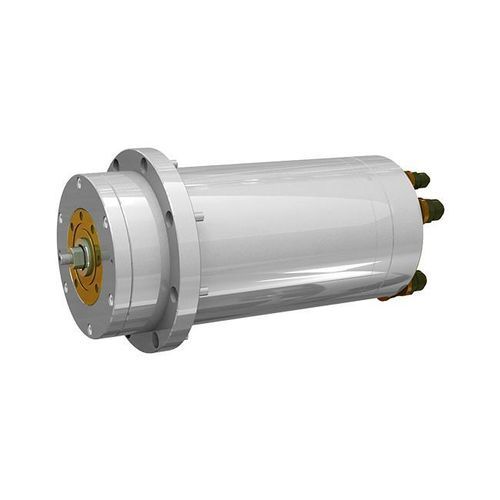

Fuso para retificação interna DYFDM-150(035)240/7.5-XWS

motorizadohidrostáticoISO

Descrição do produto
Projetada para retificação de furos em alta velocidade, a configuração DYFDM-150 executa retificação interna de precisão com diâmetro de instalação Φ150 mm. O suporte hidrostático mantém a precisão de rotação dentro de 0.0001 mm durante a operação.

Resumo
Diâmetro de instalação: Φ150 mm
Velocidade máxima: 24000 rpm

Dados técnicos

• Modelo: DYFDM-150(035)240/7.5-XWS
• Altura do centro (mm): φ150
• Tipo de óleo lubrificante: ISO VG2
• Pressão de fornecimento de óleo (MPa): 2.5–3.0
• Rigidez estática axial (N/μm): ≥50
• Rigidez estática radial (N/μm): ≥40
• Desvio radial na extremidade frontal (mm): ≤0.0003
• Deslocamento axial da extremidade (mm): ≤0.0003
• Precisão de rotação (mm): ≤0.0001
• Tipo de acionamento: Motor integrado
• Direção de rotação: Anti-horário
• Velocidade máxima (rpm): 24000
• Frequência máxima (Hz): 800
• Sistema do motor: Motor assíncrono
• Tensão nominal (V): 380
• Potência de saída S1 100% (kW): 7.5
• Torque de saída S1 100% (N·m): 3
• Corrente nominal S1 100% (A): 15
• Sistema de refrigeração: Refrigeração a óleo (recomendada)
• Área de aplicação: Retificadoras internas de alta velocidade
• Peso (kg): 43±2

Características / especificações técnicas

• Suporte hidrostático para erro de rotação muito baixo (≤0.0001 mm).
• Projetado para retificação interna em alta velocidade até 24.000 rpm.
• Motor integrado que simplifica a instalação e reduz componentes de transmissão mecânica.
• Óleo recomendado: ISO VG2; pressão de fornecimento de óleo 2.5–3.0 MPa.
• Alta rigidez estática: axial ≥50 N/μm; radial ≥40 N/μm.
