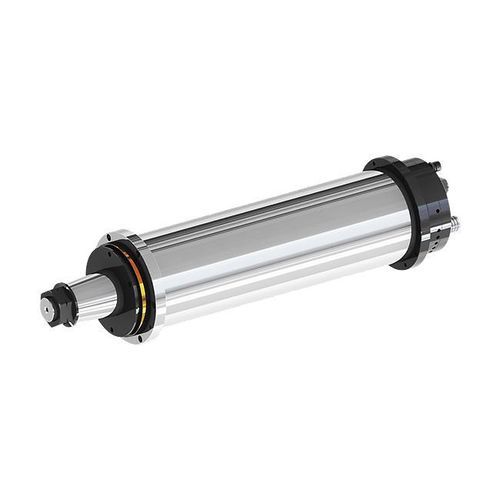

Fuso para retificação DYFDM-200(100)20/23-F

motorizadoISOlubrificado com óleo

Descrição
O modelo DYFDM-200(100)20/23-F é um eixo concebido para retificação de pistas de rolamento em máquinas dedicadas. Integra um motor síncrono traseiro em serviço S1; o arrefecimento por óleo é recomendado para estabilidade térmica em operação contínua.

Resumo
Diâmetro: φ200 mm
Velocidade máxima: 2500 rpm
Motor: motor síncrono traseiro 23 kW (S1 100%), torque contínuo 110 N·m
Refrigeração: refrigeração por óleo (recomendada)

Dados técnicos
Modelo: DYFDM-200(100)20/23-F
Diâmetro exterior de instalação (mm): φ200
Tipo de óleo de transmissão: ISO VG5
Pressão de fornecimento de óleo (MPa): 2.5–3
Rigidez estática axial (N/μm): ≥350
Rigidez estática radial (N/μm): ≥200
Desvio radial dianteiro (mm): ≤0.001
Movimento axial final (mm): ≤0.001
Precisão de rotação (mm): ≤0.0003
Tipo de acionamento: motor traseiro
Movimento de rotação: antihorário
Velocidade máxima (rpm): 2500
Frequência máxima (Hz): 167
Sistema motor: motor síncrono
Tensão nominal (V): 380
Potência de saída S1 100% (kW): 23
Torque de saída S1 100% (N·m): 110
Corrente nominal S1 100% (A): 43
Peso líquido (kg): 190±2

Aplicações e benefícios
Projetado para máquinas de retificação de pistas de rolamento, fornece a rigidez axial e radial e a precisão de rotação necessárias para o acabamento das pistas. O motor síncrono traseiro assegura entrega de torque estável em regime contínuo e facilita a integração mecânica no cabeçote de retificação.

Características / especificações técnicas

• Modelo: DYFDM-200(100)20/23-F
• Diâmetro exterior de instalação: φ200 mm
• Velocidade máxima: 2500 rpm
• Sistema motor: motor síncrono traseiro
• Potência (S1 100%): 23 kW
• Torque de saída (S1 100%): 110 N·m
• Corrente nominal (S1 100%): 43 A
• Tensão nominal: 380 V
• Tipo de óleo: ISO VG5
• Pressão de fornecimento de óleo: 2.5–3 MPa
• Rigidez estática axial: ≥350 N/μm
• Rigidez estática radial: ≥200 N/μm
• Desvio radial dianteiro: ≤0.001 mm
• Movimento axial final: ≤0.001 mm
• Precisão de rotação: ≤0.0003 mm
• Movimento de rotação: antihorário
• Frequência máxima: 167 Hz
• Refrigeração: refrigeração por óleo (recomendada)
• Aplicação: máquinas de retificação de pistas de rolamento
• Peso líquido: 190±2 kg
