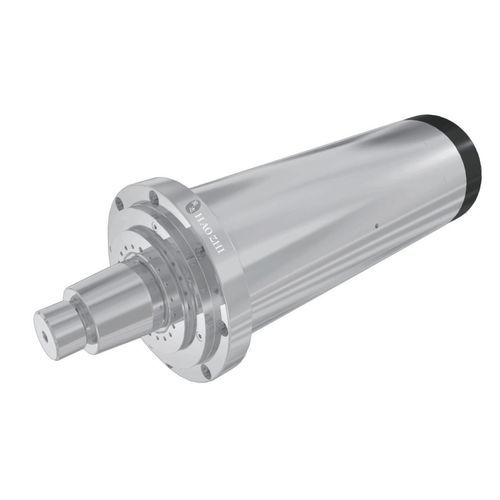

Fuso para retificação DGZM-18006/25-FWS

motorizadorefrigerado a águade alta velocidade

Descrição
Fuso projetado para retificação cilíndrica externa que exige elevada velocidade do rebolo e potência contínua. O DGZM-18006/25-FWS alcança 6.000 rpm, 25 kW em serviço contínuo (S1) e 37,5 kW em potência intermitente, indicado para ciclos que requerem maior velocidade do rebolo e maior reserva de corte.

Resumo (rápido)
Diâmetro: Φ180 mm
Velocidade máxima: 6.000 rpm
Potência (S1): 25 kW

Dados técnicos (tabela completa)
Modelo: DGZM-18005/25-FWS
Diâmetro: Φ180 mm
Velocidade máxima: 6.000 rpm
Frequência máxima: 260 Hz
Velocidade nominal: 4.000 rpm
Frequência nominal: 200 Hz
Tensão nominal: 380 V
Corrente nominal: 50 A
Potência nominal: 25 kW
Torque nominal: GL7N.m
Tipo de motor: Motor assíncrono
Tipo de rolamento: Rolamento de esferas de aço
Método de arrefecimento: Arrefecimento por água
Vazão de arrefecimento: 6–8 L/min (Pressão hidráulica 0.25 MPa)
Tipo de sensor de temperatura do motor: PTC
Velocidade de vibração: ≤0.8 mm/s
Peso: 94 ± 2 kg
Interface da ferramenta: Cone externo L6

Dimensões
Diagrama dimensional disponível na página do produto (imagem do diagrama exibida).

Observações
O cabeçalho da página indica DGZM-18006/25-FWS enquanto a tabela técnica indica DGZM-18005/25-FWS. A meta-descrição refere um torque de 61.7 N·m; a tabela técnica apresenta o torque nominal como "GL7N.m".

Características / especificações técnicas

• Modelo (cabeçalho): DGZM-18006/25-FWS
• Modelo (tabela técnica): DGZM-18005/25-FWS
• Diâmetro: Φ180 mm
• Velocidade máxima: 6.000 rpm
• Velocidade nominal: 4.000 rpm
• Frequência máxima: 260 Hz
• Frequência nominal: 200 Hz
• Potência contínua (S1): 25 kW
• Potência intermitente: 37,5 kW
• Torque: 61.7 N·m (metadados) / GL7N.m (tabela)
• Tensão nominal: 380 V
• Corrente nominal: 50 A
• Tipo de motor: Motor assíncrono
• Tipo de rolamento: Rolamento de esferas de aço
• Arrefecimento: Arrefecimento por água
• Vazão de arrefecimento: 6–8 L/min (Pressão hidráulica 0.25 MPa)
• Sensor de temperatura do motor: PTC
• Vibração: ≤0.8 mm/s
• Peso: 94 ± 2 kg
• Interface ferramenta: Cone externo L6
