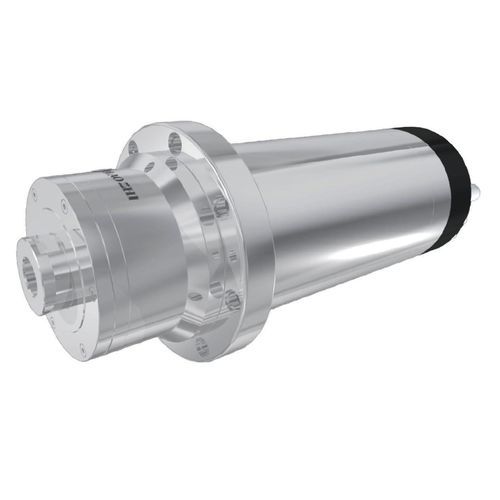

Fuso para retificação interna DGZM-12042/15-DFWQS

motorizadorefrigerado a águade alta velocidade

Descrição
Um flange frontal altera a forma como as cargas do fuso são transferidas para a estrutura da máquina. O modelo DGZM-12042/15-DFWQS combina esse arranjo de montagem em flange com operação contínua a 42.000 rpm e potência nominal de 15 kW, permitindo integração rígida em aplicações de retificação interna de alta velocidade.

Dados chave (resumo)
Diâmetro: Φ120 mm
Velocidade máxima: 42.000 rpm
Potência nominal (S1): 15 kW
Torque nominal (S1): 3,5 N·m

Dados técnicos
Modelo: DGZM-12042/15-DFWQS
Diâmetro: Φ120 mm
Velocidade máxima: 42.000 rpm
Frequência máxima: 1.400 Hz
Velocidade nominal: 42.000 rpm
Frequência nominal: 1.400 Hz
Tensão nominal: 380 V
Corrente nominal: 31 A
Potência nominal: 15,0 kW
Torque nominal: 3,5 N·m
Tipo de motor: Motor assíncrono (indução)
Tipo de rolamento: Rolamentos de esferas cerâmicas
Método de arrefecimento: Arrefecimento por água
Vazão de arrefecimento: 4,6 L/min (a 0,25 MPa)
Sensor de temperatura do motor: KTY
Velocidade de vibração: <0,8 mm/s
Peso: 24 ± 1 kg
Interface da ferramenta: Furo reto e rosca Φ23-M22×1.5

Características

• Montagem em flange para transferência das cargas do fuso para a estrutura da máquina
• Funcionamento contínuo até 42.000 rpm
• Potência nominal 15 kW para aplicações rígidas de retificação interna
• Rolamentos de esferas cerâmicas para estabilidade em altas rotações
• Arrefecimento por água com vazão especificada

Aplicações

• Retificação interna de alta velocidade que exige rigidez
• Integração em retificadoras que preferem montagem em flange

Especificações técnicas

• Modelo: DGZM-12042/15-DFWQS
• Diâmetro: Φ120 mm
• Velocidade máxima / nominal: 42.000 rpm
• Frequência máxima / nominal: 1.400 Hz
• Tensão / corrente nominal: 380 V / 31 A
• Potência nominal: 15,0 kW
• Torque nominal: 3,5 N·m
• Tipo de motor: Assíncrono
• Rolamentos: Rolamentos de esferas cerâmicas
• Arrefecimento: Água, 4,6 L/min (0,25 MPa)
• Sensor de temperatura do motor: KTY
• Velocidade de vibração: <0,8 mm/s
• Peso: 24 ± 1 kg
• Interface da ferramenta: Furo reto e rosca Φ23-M22×1.5
