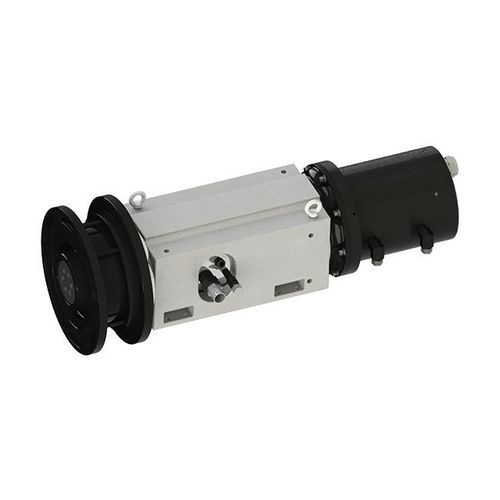

Fuso para retificação interna DYFDM-120(100)15/22-XWS

motorizadoISOlubrificado com óleo

Breve descrição
Uma retificadora de pórtico exige maior torque e suporte estrutural do que uma retificadora interna compacta. O modelo DYFDM-120(100)15/22-XWS fornece 22 kW, torque nominal de 140 N·m, rigidez estática axial e radial ≥400 N/µm e precisão de rotação ≤0,0003 mm.

Especificações básicas
Diâmetro: Φ120 mm
Velocidade máxima: 3000 rpm

Dados técnicos
Modelo: DYFDM-120(100)15/22-XWS
Altura do centro (mm): 120
Tipo de óleo lubrificante: ISO VG3
Pressão de fornecimento de óleo (MPa): 2,5-5
Rigidez estática axial (N/μm): ≥400
Rigidez estática radial (N/μm): ≥400
Desvio radial da extremidade dianteira (mm): ≤0,0001
Deslocamento axial da extremidade (mm): ≤0,001
Precisão de rotação (mm): ≤0,0003
Tipo de acionamento: Acionamento por motor traseiro
Movimento de rotação: Rotação bidirecional
Velocidade máxima (rpm): 3000
Frequência máxima (Hz): 300
Sistema de motor: Motor síncrono
Tensão nominal (V): 380
Potência de saída S1 100% (kW): 22
Torque de saída S1 100% (N·m): 140
Corrente nominal S1 100% (A): 52
Sistema de refrigeração: Refrigeração a óleo (recomendada)
Área de aplicação: Retificadoras de pórtico
Peso (kg): 426±1

Dimensões
Diagrama de dimensões disponível para detalhes de instalação e integração.

Características / especificações técnicas

• Modelo: DYFDM-120(100)15/22-XWS
• Altura do centro: 120 mm
• Diâmetro: Φ120 mm
• Velocidade máxima: 3000 rpm
• Potência de saída S1 100%: 22 kW
• Torque de saída S1 100%: 140 N·m
• Corrente nominal S1 100%: 52 A
• Tensão nominal: 380 V
• Sistema de motor: Motor síncrono
• Tipo de acionamento: Motor traseiro
• Movimento de rotação: Rotação bidirecional
• Frequência máxima: 300 Hz
• Rigidez estática axial: ≥400 N/μm
• Rigidez estática radial: ≥400 N/μm
• Desvio radial da extremidade dianteira: ≤0,0001 mm
• Deslocamento axial da extremidade: ≤0,001 mm
• Precisão de rotação: ≤0,0003 mm
• Tipo de óleo lubrificante: ISO VG3
• Pressão de fornecimento de óleo: 2,5-5 MPa
• Sistema de refrigeração: Refrigeração a óleo (recomendada)
• Área de aplicação: Retificadoras de pórtico
• Peso: 426±1 kg
