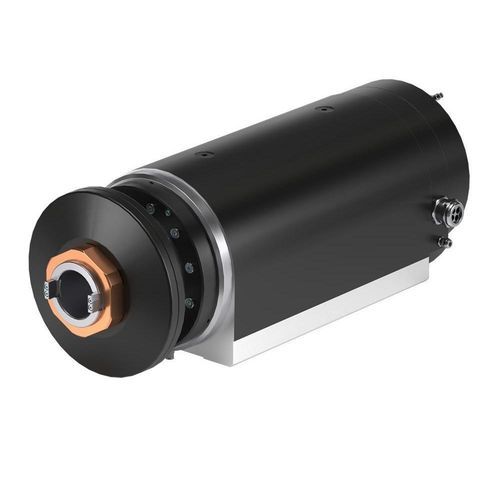

Motor spindle de usinagem ES850

de instalação em alturade alta potênciade motor assíncrono

Visão geral
O eletromandrino HSD ES850 é um spindle industrial refrigerado por líquido, concebido para usinagem de uma ampla gama de materiais e metais. Esta referência corresponde à configuração ES850 - 35 kW, adequada a aplicações que exigem potência e binário elevados.

Materiais / Aplicações

• Pedra
• Vidro

Ficha técnica
ES850 - 35 kW

• Diâmetro do corpo: Ø 265 mm
• Velocidade máxima: 8.000 rpm
• Tipo de motor: motor assíncrono
• Binário S1 / S6 (40%): 239 Nm / 273 Nm
• Potência S1 / S6 (40%): 35 kW / 40 kW
• Interface da ferramenta: ISO 50
• Arrefecimento: arrefecimento por líquido; carcaça de arrefecimento: Sim; refrigeração por eixo: Sim
• Lubrificação dos rolamentos: graxa; função de pré-carga: Não
• Sensores: sensor de vibração: Não; sensor de alongamento: Não
• Apertagem do eixo: Não; kit de eixo: Não
• Peso: aprox. 30 kg (indicado como "- 30")

Acessórios

• Pullstud para porta-ferramentas ISO40 HSD
• Pullstud para porta-ferramentas CAT40 HSD
• Pullstud para porta-ferramentas ISO40 HSD
• Trocador de calor água/ar
• Arrefecedor de água (chiller)

Características / especificações técnicas

• Variante de modelo: ES850 - 35 kW
• Diâmetro compacto para integração em máquinas: Ø 265 mm
• Classe de binário elevada para cortes exigentes: 239 / 273 Nm (S1 / S6 40%)
• Interface ISO 50 para porta-ferramentas pesadas
• Arrefecimento por líquido e carcaça de arrefecimento; suporte a refrigeração através do eixo
• Tecnologia de motor assíncrono; rolamentos lubrificados com graxa
• Acessórios opcionais para retenção de ferramenta e gestão térmica

Observações
Produto apresentado na configuração de 35 kW (ES850 - 35 kW). Para variantes adicionais ou dados de desempenho detalhados, consulte a documentação da HSD ou contacte o fabricante.
