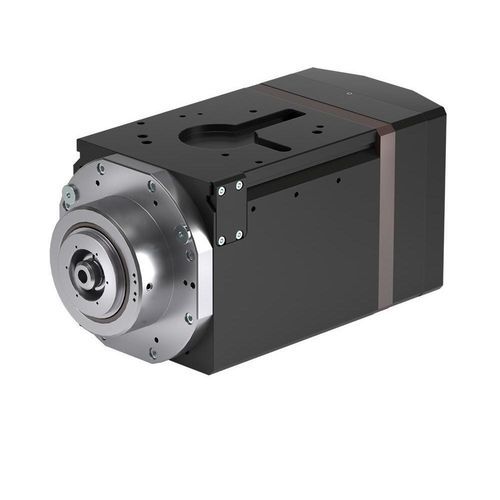

Motor spindle de corte ES779

de produçãopara furaçãode usinagem

Visão geral
Conheça os electrospindles ES779 projetados e fabricados pela HSD Mechatronics para usinagem de vários materiais, incluindo compósitos e madeira. A família ES779 está disponível em várias potências e configurações para corresponder a diferentes exigências de aplicação.

Ficha técnica
Modelo | ES779 - 10kW | ES779 - 10kW | ES779 - 15kW | ES779 - 15kW | ES779 - 22kW
Diâmetro do corpo [mm] | □ 150x150 | □ 150x150 | □ 150x150 | □ 150x150 | □ 150x150
Velocidade máx. [rpm] | 24000 | 15000 | 24000 | 18000 | 24000
Tipo de motor | Assíncrono | Assíncrono | Assíncrono | Assíncrono | Síncrono
Torque S1/S6 (40%) [Nm] | 12,7 / 15,3 | 12,7 / 15,3 | 11,9 / 14,3 | 11,9 / 14,3 | 20 / 22,6
Potência S1/S6 (40%) [kW] | 10 / 12 | 10 / 12 | 15 / 18 | 15 / 18 | 22 / 25
Interface da ferramenta | HSK F63 | HSK E63 | HSK F63 | HSK A63 / E63 | HSK F63 / A63 / E63
Arrefecimento | Líquido | Líquido | Líquido | Líquido | Líquido
Lubrificação rolamentos | Graxa | Graxa | Graxa | Graxa | Graxa
Peso [kg] | 31 | 31 | 31 | 31 | 31
Refrigeração através do eixo | Sim (sob consulta) | Sim (sob consulta) | Sim (sob consulta) | Sim (sob consulta) | Sim (sob consulta)
Ferramenta pneumática | Sim (sob consulta) | Sim (sob consulta) | Sim (sob consulta) | Sim (sob consulta) | Sim (sob consulta)
Sensor de vibração | Não | Não | Não | Não | Não
Sensor térmico nos rolamentos frontais | Não | Não | Não | Não | Não
Kit de eixo | Sim | Sim | Sim | Sim | Não
Flange anti-rotação do agregado | Sob consulta | Sob consulta | Sob consulta | Sob consulta | Sob consulta

Acessórios

• Garfo de ferramenta para porta-ferramentas ISO30/40 e HSK F63
• Porta-ferramentas ISO30 - ER32
• Porta-ferramentas HSK F63 - ER32
• Chiller de água
• Trocador de calor água/ar

Produtos relacionados

• Agregado de furação
• Agregado de fresagem
• Agregado de corte
• Agregado flutuante
• MK250
• HS673
• HS675
• HS655

Especificações

• Brand: HSD Mechatronics
• Designação comercial (modelo): ES779
• Variantes de potência disponíveis: 10 kW, 15 kW, 22 kW (valores S1 / S6 indicados na ficha técnica)
• Velocidade máxima do fuso: até 24000 rpm (varia conforme configuração)
• Diâmetro do corpo: □ 150x150 mm
• Tipo de motor: Assíncrono ou Síncrono dependendo da variante
• Torque (S1 / S6 40%): varia de 11,9 a 22,6 Nm conforme a variante
• Interfaces de ferramenta suportadas: HSK F63, HSK E63, HSK A63, ER32 (dependendo da configuração)
• Arrefecimento: arrefecimento líquido (padrão)
• Lubrificação dos rolamentos: graxa
• Peso: aprox. 31 kg
• Refrigeração através do eixo: disponível sob consulta
• Opção ferramenta pneumática: disponível sob consulta
• Sensor de vibração: não presente
• Sensor térmico nos rolamentos frontais: não presente
• Kit de eixo: disponível para a maioria das variantes
• Flange anti-rotação do agregado: disponível sob consulta
