Motor spindle de usinagem ES748
de instalação em alturade alta potênciaindustrial

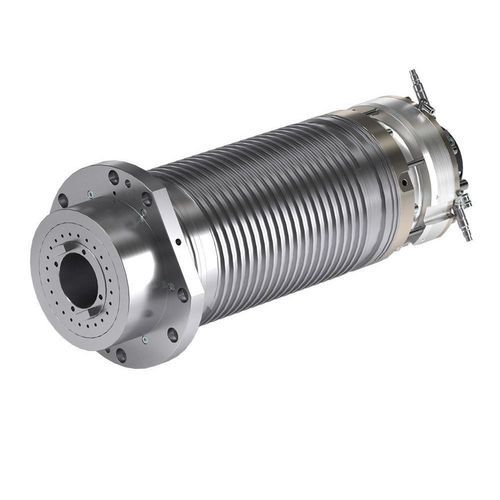

Motor spindle de usinagem - ES748 - HSD - de instalação em altura / de alta potência / industrial
Motor spindle de usinagem - ES748 - HSD - de instalação em altura / de alta potência / industrial
Guardar nos favoritos
Comparar
Mais informações no site da HSD

Características

Função
de usinagem, de instalação em altura, de alta potência, industrial
Acionamento
de motor assíncrono
Nariz do fuso
ISO
Lubrificação/arrefecimento
com refrigeração líquida
Outras características
de alta velocidade, com trocador automático de ferramentas
Velocidade de rotação

12.000 rpm
(75.398,2237 rad.min-1)

Diâmetro

205 mm
(8,1 in)

Descrição

Visão geral
Conheça o eletrospindle ES748: um eletrospindle ATC de alta potência projetado para usinagem industrial de vários materiais e metais. O ES748 é oferecido na configuração de 20 kW e destina-se a operações de usinagem pesadas que exigem arrefecimento líquido e interface de ferramenta ISO 50.

Destaques
  • Família / nome comercial: ES748 (versão 20 kW mostrada)
  • Alta potência contínua e em curto prazo (S1 / S6 40%)
  • Motor assíncrono com arrefecimento líquido
  • Interface de ferramenta ISO 50 e capacidade de passagem de fluido
  • Lubrificação dos rolamentos: graxa


Acessórios (exemplos para ES748)
  • Parafuso de retenção para porta-ferramenta HSD ISO 40
  • Parafuso de retenção para porta-ferramenta HSD CAT40
  • Refrigerador de água (chiller)
  • Troca de calor água/ar


Conteúdo relacionado
A página do produto destaca estudos de caso e participação em feiras com exemplos de aplicações e instalações que demonstram o desempenho do ES748 em cenários reais de usinagem.

Ficha técnica (tabela)
ES748 - 20kW
Diâmetro do corpo [mm]: Ø205
Velocidade máxima [rpm]: 12.000
Tipo de motor: Assíncrono
Torque S1/S6 (40%) [Nm]: 95.5 / 114.5
Potência S1/S6 (40%) [kW]: 20 / 24
Interface de ferramenta: ISO 50
Refrigeração: Líquida
Lubrificação dos rolamentos: Graxa
Peso [kg]: aprox. 30
Passagem de fluido pelo eixo: Sim
Sensor de vibração: Não
Sensor de alongamento: Não
Aperto do eixo: Não
Função de pré-carga dos rolamentos: Não
Kit de eixo: Não
Carcaça de refrigeração: Não

Especificações técnicas
  • Modelo: ES748 (20 kW)
  • Diâmetro do corpo: Ø205 mm
  • Velocidade máxima: 12.000 rpm
  • Tipo de motor: Assíncrono
  • Torque (S1 / S6 40%): 95.5 Nm / 114.5 Nm
  • Potência (S1 / S6 40%): 20 kW / 24 kW
  • Interface de ferramenta: ISO 50
  • Refrigeração: Líquida (suporta passagem de fluido pelo eixo)
  • Lubrificação dos rolamentos: Graxa
  • Peso: aprox. 30 kg
  • Sensor de vibração: Não (não montado)
  • Sensor de alongamento: Não
  • Aperto do eixo / kit de eixo / pré-carga de rolamentos / carcaça de refrigeração: Não fornecidos como padrão
