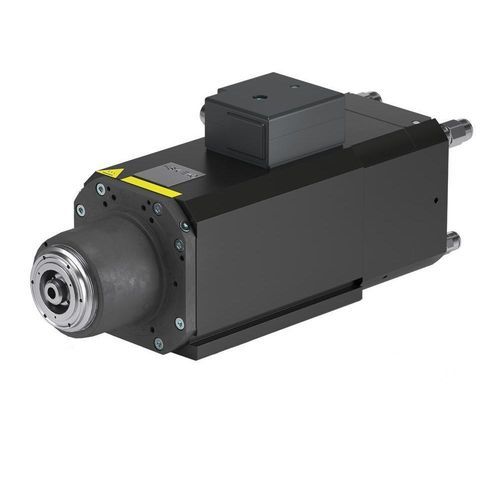

Motor spindle de corte ES350

de usinagemde fresagemde instalação em altura

Visão geral do produto
O eletrospindle ES350 é concebido para usinagem de compósitos e vários metais. Disponível nas variantes de 6,5 kW e 8 kW, o ES350 atinge 36.000 rpm, possui interface de ferramenta HSK E40 e arrefecimento por líquido para estabilidade térmica em operações contínuas ou intermitentes.

Modelos / Variantes

• ES350 - 6,5 kW
• ES350 - 8 kW

Aplicação / Tag

• Usinagem de compósitos
• Usinagem de metais

Acessórios

• Garfo de ferramenta para porta-ferramentas ISO30/40 e HSK F63
• Porta-ferramentas ISO30 - ER32
• Porta-ferramentas HSK F63 - ER32
• Refrigerador de água (chiller)
• Trocador de calor água/ar

Dados técnicos (tabela)

• Variante: ES350 - 6,5 kW | ES350 - 8 kW
• Diâmetro do corpo [mm]: 110 x 111 | 110 x 111
• Velocidade máx. [rpm]: 36.000 | 36.000
• Tipo de motor: Assíncrono | Assíncrono
• Binário S1 / S6 (40%) [Nm]: 5,2 / 6,8 | 6,4 / 7,2
• Potência S1 / S6 (40%) [kW]: 6,5 / 8 | 8 / 9
• Interface da ferramenta: HSK E40 | HSK E40
• Arrefecimento: Líquido | Líquido
• Lubrificação dos rolamentos: Graxa | Graxa
• Peso [kg]: 15 | 15
• Refrigeração através do eixo: Não | Não
• Ferramenta pneumática: Não | Não
• Sensor de vibração: Não | Não
• Sensor térmico nos rolamentos frontais: Não | Não
• Kit de eixo: Não | Não
• Flange anti-rotação do agregado: Não | Não

Especificações técnicas

• Modelo: ES350 (variantes 6,5 kW e 8 kW)
• Velocidade máxima: 36.000 rpm
• Tipo de motor: Assíncrono
• Potência (S1 / S6 40%): 6,5 kW / 8 kW (variante 6,5 kW); 8 kW / 9 kW (variante 8 kW)
• Binário (S1 / S6 40%): 5,2 Nm / 6,8 Nm (variante 6,5 kW); 6,4 Nm / 7,2 Nm (variante 8 kW)
• Diâmetro do corpo: 110 x 111 mm
• Interface da ferramenta: HSK E40
• Arrefecimento: Líquido (requer chiller ou trocador de calor)
• Lubrificação dos rolamentos: Graxa
• Peso: 15 kg
• Observação: Sem refrigeração através do eixo, sem ferramenta pneumática, sem sensores de vibração/temperatura integrados
