Motor spindle de usinagem ES950 series
de fresagemde instalação em alturade motor assíncrono

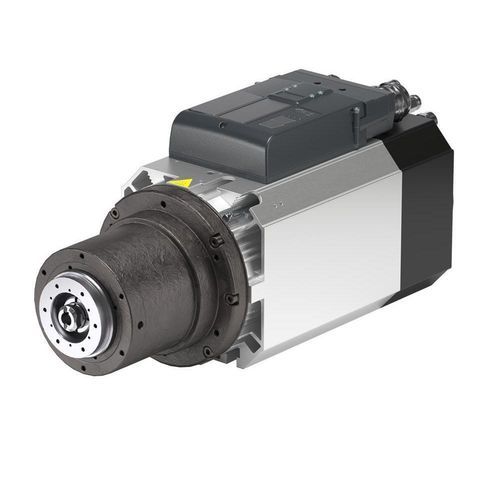

Motor spindle de usinagem - ES950 series - HSD - de fresagem / de instalação em altura / de motor assíncrono
Motor spindle de usinagem - ES950 series - HSD - de fresagem / de instalação em altura / de motor assíncrono
Guardar nos favoritos
Comparar
Mais informações no site da HSD

Características

Função
de fresagem, de usinagem, de instalação em altura
Acionamento
de motor assíncrono, elétrico
Nariz do fuso
HSK, ISO 30
Lubrificação/arrefecimento
com refrigeração líquida, lubrificação com gordura, com ventilação forçada
Outras características
de alta velocidade
Velocidade de rotação

24.000 rpm
(150.796,4474 rad.min-1)

Diâmetro

MÍN: 142 mm
(5,6 in)

MÁX: 145 mm
(5,7 in)

Descrição

Descrição do produto
Conheça os eletromandrins ES950 concebidos e fabricados pela HSD para usinagem de madeira e materiais compósitos. Plataforma modular disponível em várias potências e configurações para operações de fresagem e usinagem.

Materiais / Aplicações
  • Madeira
  • Materiais compósitos


Acessórios
  • Garfo para porta-ferramentas ISO30/40 e HSK F63
  • Pino de tração para porta-ferramentas ISO 30 para ES950-951 (sem ferramenta pneumática)
  • Porta-ferramentas ISO30 - ER32
  • Porta-ferramentas HSK F63 - ER32
  • Flange para agregado para ES950-951-929X (bico longo ou curto)
  • Chiller (resfriador de água)
  • Trocador de calor água/ar
  • Cabos pré-montados para ES950-951


Ficha técnica
ES950 - 3,8 kW | ES950 - 5 kW | ES950 - 7,5 kW
Diâmetro do corpo [mm]: □ 142x145 | □ 142x145 | □ 142x145
Velocidade máxima [rpm]: 24000 | 24000 | 24000
Tipo de motor: Asynchronous | Asynchronous | Asynchronous
Binário S1/S6 (40%) [Nm]: 3 / 3.6 | 4 / 4.8 | 6 / 7.2
Potência S1/S6 (40%) [kW]: 3,8 / 4,5 | 5 / 6 | 7,5 / 9
Interface de ferramenta: ISO 30 | ISO 30 / HSK F63 | ISO 30 / HSK F63
Arrefecimento: ventilador elétrico | ventilador elétrico | líquido
Lubrificação dos rolamentos: grease | grease | grease
Peso [kg]: 25 | 25 | 25
Fluido através do eixo: No | No | No
Ferramenta pneumática: Yes (a pedido) | Yes (a pedido) | Yes (a pedido)
Sensor de vibração: Yes (a pedido) | Yes (a pedido) | Yes (a pedido)
Sensor térmico nos rolamentos frontais: Yes (a pedido) | Yes (a pedido) | Yes (a pedido)
Kit de eixo: Yes | Yes | Yes
Flange anti-rotação para agregado: On request | On request | On request
Wi‑Fi connection & myHSD: On request | On request | On request

Características / especificações técnicas
  • Modelo: ES950 (versões 3,8 kW, 5 kW, 7,5 kW)
  • Diâmetro do corpo: □ 142x145 mm
  • Velocidade máxima: 24.000 rpm
  • Tipo de motor: motor assíncrono
  • Binário (S1 / S6 40%): 3 / 3.6 Nm (3,8 kW); 4 / 4.8 Nm (5 kW); 6 / 7.2 Nm (7,5 kW)
  • Potência (S1 / S6 40%): 3,8 / 4,5 kW; 5 / 6 kW; 7,5 / 9 kW
  • Interfaces de ferramenta: ISO 30 padrão; HSK F63 opcional nas variantes de maior potência
  • Arrefecimento: ventilador elétrico nas versões de menor potência; arrefecimento líquido na versão de 7,5 kW
  • Lubrificação dos rolamentos: grease
  • Peso: 25 kg
  • Fluido através do eixo: não disponível
  • Opções a pedido: ferramenta pneumática, sensor de vibração, sensor térmico nos rolamentos frontais, flange anti-rotação, ligação Wi‑Fi & myHSD
  • Kit de eixo: fornecido / disponível
