Motor spindle de usinagem ES1020
de fresagemde instalação em alturapara torneamento

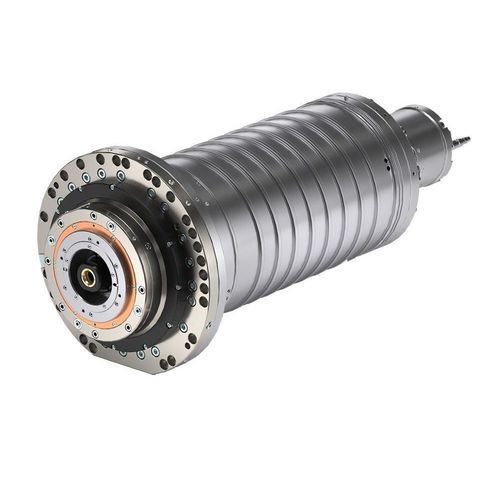

Motor spindle de usinagem - ES1020 - HSD - de fresagem / de instalação em altura / para torneamento
Motor spindle de usinagem - ES1020 - HSD - de fresagem / de instalação em altura / para torneamento
Guardar nos favoritos
Comparar
Mais informações no site da HSD

Características

Função
de fresagem, de usinagem, para torneamento, de instalação em altura
Acionamento
de motor assíncrono
Nariz do fuso
HSK, SK
Lubrificação/arrefecimento
com refrigeração líquida, lubrificação com gordura
Outras características
de alta velocidade, com transdutor integrado
Velocidade de rotação

8.000 rpm, 15.000 rpm
(50.265,4825 rad.min-1, 94.247,7796 rad.min-1)

Diâmetro

230 mm
(9,1 in)

Descrição

Visão geral do produto
O eletrospindle ES1020 da HSD Mechatronics é projetado para usinagem industrial de metais e materiais técnicos. Conta com refrigeração líquida, lubrificação de rolamentos selecionável (graxa ou ar-óleo) e sensores integrados de vibração e elongação, além de funções de gestão do eixo para operações de fresamento e torneamento.

Família de produto / tag
  • Metal

Ficha técnica (tabela)
ES1020 - 52 kW
Diâmetro do corpo [mm] : Ø230
Velocidade máx [rpm] (graxa / ar-óleo) : 8.000 / 15.000
Tipo de motor : Assíncrono
Torque S1/S6 (40%) [Nm] : 211 / 253
Potência S1/S6 (40%) [kW] : 52 / 62
Interface da ferramenta : HSK T100 / SK50 Big +
Refrigeração : Líquida
Lubrificação dos rolamentos : Graxa / Ar-Óleo
Peso [kg] : 185
Refrigeração através do eixo : Sim
Sensor de vibração : Sim
Sensor de elongação : Sim
Aperto do eixo : Sim
Função de pré-carga dos rolamentos : Sim
Kit de eixo : Sim
Carcaça de refrigeração : Sim (Ø240 ou Ø270)

Observações
Disponível na configuração de 52 kW; suporta refrigeração líquida e lubrificação de rolamentos com graxa ou ar-óleo. Os sistemas integrados incluem sensores de vibração e elongação, e funções para aperto do eixo, kits de eixo e pré-carga dos rolamentos.

Especificações técnicas
  • Modelo: ES1020 (variante 52 kW)
  • Diâmetro do corpo: Ø230 mm
  • Velocidade máxima de rotação: 8.000 rpm (graxa) / 15.000 rpm (ar-óleo)
  • Tipo de motor: Assíncrono
  • Torque (S1 / S6 40%): 211 / 253 Nm
  • Potência (S1 / S6 40%): 52 / 62 kW
  • Interfaces de ferramenta suportadas: HSK T100 e SK50 Big +
  • Refrigeração: Líquida com carcaça de refrigeração opcional (Ø240 ou Ø270)
  • Opções de lubrificação dos rolamentos: Graxa ou Ar-Óleo
  • Peso: 185 kg
  • Refrigeração através do eixo: Sim
  • Sensor de vibração: Integrado
  • Sensor de elongação: Integrado
  • Aperto do eixo: Sim
  • Função de pré-carga dos rolamentos: Sim
  • Kit de eixo disponível: Sim
