Motor spindle de usinagem ES511
de fresagemde forte potênciade instalação em altura

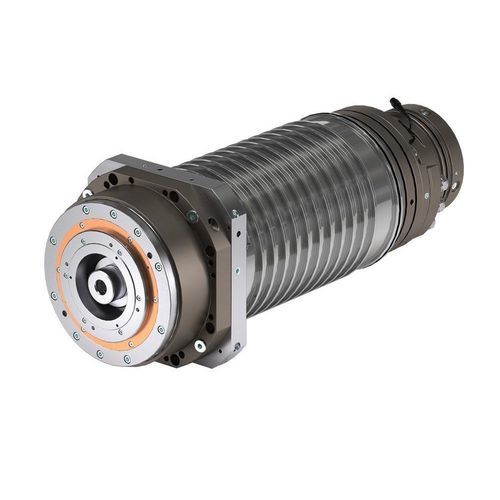

Motor spindle de usinagem - ES511 - HSD - de fresagem / de forte potência / de instalação em altura
Motor spindle de usinagem - ES511 - HSD - de fresagem / de forte potência / de instalação em altura
Guardar nos favoritos
Comparar
Mais informações no site da HSD

Características

Função
de fresagem, de usinagem, de instalação em altura, de forte potência
Acionamento
de motor assíncrono
Nariz do fuso
HSK, HSK-A 100
Lubrificação/arrefecimento
lubrificado com óleo, lubrificação com gordura
Outras características
de alta velocidade
Velocidade de rotação

MÍN: 12.000 rpm
(75.398,2237 rad.min-1)

MÁX: 20.000 rpm
(125.663,7061 rad.min-1)

Diâmetro

190 mm
(7,5 in)

Descrição

Visão geral
Conheça os electrospindles ES511 projetados e fabricados pela HSD para usinagem intensiva de metais e diversos materiais. A família ES511 apresenta corpo compacto Ø190 mm e múltiplas configurações de potência e velocidade para fresagem e aplicações de alto binário.

Variantes disponíveis
  • ES511 - 42kW
  • ES511 - 47kW
  • ES511 - 50kW
  • ES511 - 63kW

Ficha técnica (tabela)
Model | ES511 - 42kW | ES511 - 47kW | ES511 - 50kW | ES511 - 63kW
Diâmetro do corpo [mm] | Ø190 | Ø190 | Ø190 | Ø190
Velocidade máx. [rpm] (graxa / ar-óleo) | 18.000 / 20.000* | 12.000 / 13.000 | 12.000 / 15.000 | 12.000 / 13.000
Tipo de motor | Síncrono | Síncrono | Síncrono | Síncrono
Torque S1/S6 (40%) [Nm] | 67 / 87,5 | 150 / 202 | 95,5 / 124 | 200 / 241
Potência S1/S6 (40%) [kW] | 45 / 55 | 47 / 63 | 50 / 65 | 63 / 76
Interface da ferramenta | HSK T63 | HSK A1000 / T100 / ISO 50 | HSK T100 / ISO 50 | HSK A100 / ISO 50
Lubrificação dos rolamentos | Graxa / Ar-Óleo | Graxa / Ar-Óleo | Graxa / Ar-Óleo | Graxa / Ar-Óleo
Peso [kg] | 75 | 90 | 95 | 105
Refrigeração através do eixo | Sim | Sim | Sim | Sim
Sensor de vibração | Sim (com caixa) | Sim (com caixa) | Sim (com caixa) | Sim (com caixa)
Sensor de elongação | Sob consulta | Sob consulta | Sob consulta | Sob consulta
Apreensão do eixo | Sim | Sob consulta | Sob consulta | Sob consulta
Função de pré-carga dos rolamentos | Não | Não | Não | Não
Kit de eixo | Não | Não | Não | Não
Carcaça de arrefecimento | Sob consulta | Sob consulta | Sob consulta | Sob consulta

Características / especificações técnicas
  • Família / modelo: série de electrospindles ES511, disponível nas variantes 42kW, 47kW, 50kW, 63kW.
  • Diâmetro do corpo: Ø190 mm (todas as variantes).
  • Velocidade máxima (dependendo da lubrificação): até 18.000–20.000 rpm (42kW graxa / ar-óleo) ou 12.000–15.000 rpm para outras variantes.
  • Tipo de motor: motor síncrono (todas as variantes).
  • Torque nominal e de pico (S1 / S6 40%): consultar tabela por variante.
  • Potência nominal e S6 (kW): consultar tabela por variante.
  • Interfaces de ferramenta: HSK T63, HSK A1000 / T100 / ISO 50, HSK T100 / ISO 50, HSK A100 / ISO 50 conforme a variante.
  • Lubrificação dos rolamentos: graxa ou ar-óleo selecionável.
  • Pesos: 75 kg (42kW), 90 kg (47kW), 95 kg (50kW), 105 kg (63kW).
  • Refrigeração através do eixo: disponível em todas as variantes.
  • Sensor de vibração: fornecido de série (com caixa).
  • Sensor de elongação: disponível sob consulta.
  • Apreensão do eixo: padrão no 42kW; disponível sob consulta para outras variantes.
  • Pré-carga de rolamentos e kit de eixo: não incluídos.
  • Carcaça de arrefecimento: disponível sob consulta.
