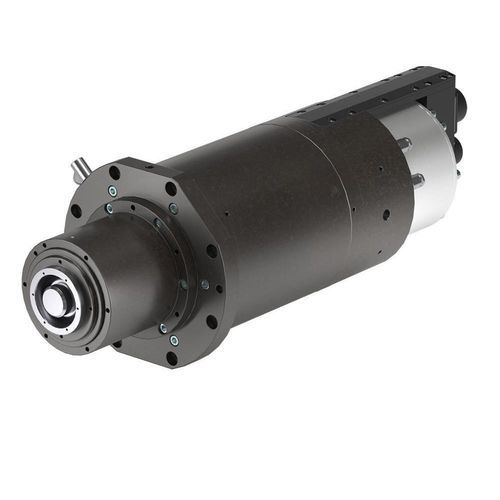

Motor spindle de produção ES884 series

de usinagemde instalação em alturade motor assíncrono

Visão geral do produto
Conheça os eletromandrins ES884 da HSD, concebidos para usinar uma ampla gama de materiais, incluindo madeira e metais. Indicados para sistemas ATC e aplicações CNC industriais, disponíveis em duas potências para diferentes necessidades de produção.

Variantes disponíveis
ES884 - 16 kW | ES884 - 19 kW

Acessórios

• Garfo para porta-ferramentas ISO30/40 e HSK F63
• Suportes de ferramenta ISO30 - ER32
• Suportes de ferramenta HSK F63 - ER32
• Chiller (resfriador de água)
• Trocador de calor água/ar

Ficha técnica (resumo)
Variantes: ES884 - 16 kW | ES884 - 19 kW
Diâmetro do corpo [mm]: Ø170 | Ø170
Velocidade máxima [rpm]: 15.000 | 15.000
Tipo de motor: Motor assíncrono | Motor assíncrono
Torque S1/S6 (40%) [Nm]: 19 / 21.5 | 24.2 / 29
Potência S1/S6 (40%) [kW]: 16 / 18 | 19 / 22.8
Interface da ferramenta: HSK E63 | HSK E63
Refrigeração: Líquida | Líquida
Lubrificação dos rolamentos: Graxa | Graxa
Peso [kg]: 57 | 57
Refrigerante através do eixo: Não | Não
Air tool: Não | Não
Sensor de vibração: Não | Não
Sensor térmico nos rolamentos frontais: Não | Não
Kit de eixo: Sim | Sim
Flange anti-rotação para agregado: Sob consulta | Sob consulta

Características / especificações técnicas

• Modelo: ES884 (disponível nas variantes 16 kW e 19 kW)
• Diâmetro de montagem: Ø170 mm
• Velocidade máxima: 15.000 rpm
• Tipo de motor: Motor assíncrono
• Torque (S1 / S6 40%): 19 / 21.5 Nm (16 kW) ; 24.2 / 29 Nm (19 kW)
• Potência (S1 / S6 40%): 16 / 18 kW (variante 16 kW) ; 19 / 22.8 kW (variante 19 kW)
• Interface da ferramenta: HSK E63
• Refrigeração: Refrigeração líquida
• Lubrificação dos rolamentos: Graxa
• Peso: 57 kg
• Refrigeração através do eixo: Não
• Air tool: Não
• Sensor de vibração: Não
• Sensor térmico nos rolamentos frontais: Não
• Kit de eixo: Sim
• Flange anti-rotação para agregado: Disponível sob consulta
