Motor spindle de usinagem ES951 series
de fresagemde instalação em alturade motor assíncrono

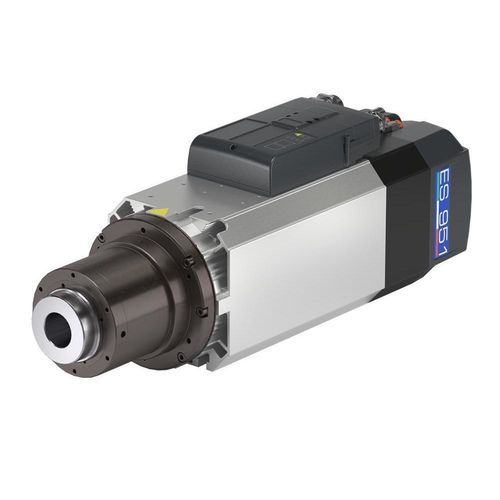

Motor spindle de usinagem - ES951 series - HSD - de fresagem / de instalação em altura / de motor assíncrono
Motor spindle de usinagem - ES951 series - HSD - de fresagem / de instalação em altura / de motor assíncrono
Guardar nos favoritos
Comparar
Mais informações no site da HSD

Características

Função
de fresagem, de usinagem, de instalação em altura
Acionamento
de motor assíncrono
Nariz do fuso
HSK, ISO 30
Lubrificação/arrefecimento
com refrigeração líquida, lubrificação com gordura, com ventilação forçada
Outras características
de alta velocidade, com trocador automático de ferramentas
Velocidade de rotação

MÍN: 18.000 rpm
(113.097,3355 rad.min-1)

MÁX: 36.000 rpm
(226.194,6711 rad.min-1)

Diâmetro

MÍN: 142 mm
(5,6 in)

MÁX: 145 mm
(5,7 in)

Descrição

Visão geral
O ES951 da HSD é um eletromandril ATC com motor assíncrono, concebido para usinagem industrial de madeira, compósitos e outros materiais técnicos. Está disponível em várias potências e configurações de interface de ferramentas para diferentes aplicações de usinagem.

Materiais / Aplicações
  • Madeira
  • Compósito
  • Metais e materiais de engenharia


Acessórios
  • Garfo para porta-ferramentas ISO30/40 e HSK F63
  • Pino de tração (pullstud) para porta-ferramentas ISO30 para spindle ES950-951 (sem ferramenta pneumática)
  • Porta-ferramentas ISO30 - ER32
  • Porta-ferramentas HSK F63 - ER32
  • Flange para agregado para ES950-951-929X (nariz longo ou curto)
  • Chiller (refrigerador de água)
  • Trocador de calor água/ar
  • Cabos pré-cabeados para ES950-951


Variantes técnicas
Variantes disponíveis: ES951 6,5 kW; 8 kW; 8,5 kW; 11 kW; 16 kW (duas versões); 25 kW. Diâmetro do corpo comum: □ 142 x 145 mm. Velocidades máximas por variante: 18.000, 24.000 e 36.000 rpm. Interfaces de ferramentas: ISO 30, HSK F63, HSK E63, HSK F50 (conforme variante). Arrefecimento: ar forçado (ventoinha elétrica) ou arrefecimento líquido, conforme a versão.

Características / especificações técnicas
  • Modelo: ES951
  • Fabricante: HSD
  • Tipo de motor: Assíncrono
  • Faixa de potência (S1 / S6 40%): de 6,5 / 7,8 kW até 25 / 30 kW conforme a variante
  • Faixa de torque (S1 / S6 40%): de 3,4 / 4,1 Nm até 23,9 / 28,6 Nm conforme a variante
  • Velocidades máximas: 18.000 / 24.000 / 36.000 rpm (dependendo da variante)
  • Diâmetro de montagem: □ 142 x 145 mm
  • Interfaces de ferramenta: ISO 30, HSK F63, HSK E63, HSK F50 (conforme variante)
  • Lubrificação dos rolamentos: Graxa
  • Peso: aprox. 25–30,5 kg conforme a variante
  • Coolant-through-spindle: Não (para as variantes listadas)
  • Opções sob pedido: ferramenta pneumática, sensor de vibração, sensor térmico nos rolamentos frontais, flange anti-rotação para agregado, ligação Wi‑Fi & myHSD
  • Kit de eixo: disponível
