Motor spindle de usinagem ES518
de fresagemde desbastepara fresagem de grandes dimensões

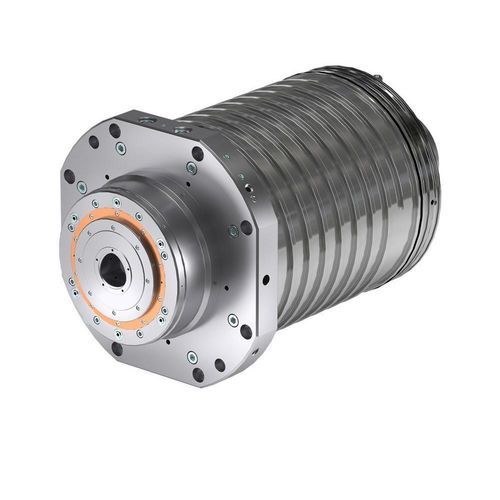

Motor spindle de usinagem - ES518 - HSD - de fresagem / de desbaste / para fresagem de grandes dimensões
Motor spindle de usinagem - ES518 - HSD - de fresagem / de desbaste / para fresagem de grandes dimensões
Guardar nos favoritos
Comparar
Mais informações no site da HSD

Características

Função
de fresagem, para fresagem de grandes dimensões, de usinagem, de desbaste
Acionamento
de motor assíncrono
Nariz do fuso
HSK-A 100
Lubrificação/arrefecimento
com refrigeração líquida
Outras características
de alta velocidade, com transdutor integrado
Velocidade de rotação

8.000 rpm, 10.000 rpm
(50.265,4825 rad.min-1, 62.831,8531 rad.min-1)

Diâmetro

310 mm
(12,2 in)

Descrição

Visão geral
O eletrospindle ES518 da HSD é projetado para usinagem industrial pesada de metais e materiais avançados. Parte da linha ES5, o ES518 oferece 43 kW em serviço contínuo (S1) e até 51,6 kW em S6 (40%), com alto torque e sensores opcionais para desbaste e fresamento de precisão.

Ficha técnica
ES518 - 43 kW
Diâmetro do corpo [mm]: Ø310
Velocidade máx. [rpm] (graxa / ar-óleo): 8 000 / 10 000
Tipo de motor: Assíncrono
Torque S1/S6 (40%) [Nm]: 410 / 493
Potência S1/S6 (40%) [kW]: 43 / 51,6
Interface da ferramenta: HSK A100
Refrigeração: Líquida
Lubrificação dos rolamentos: Graxa / Ar-Óleo
Peso [kg]: 150
Fluído de corte através do eixo: Sim
Sensor de vibração: Sim
Sensor de alongamento: Sob consulta
Fixação do eixo: Não
Função de pré-carga dos rolamentos: Não
Kit de eixo: Não fornecido
Carcaça de refrigeração: Sob consulta

Características / especificações técnicas
  • Modelo: ES518
  • Potência nominal (S1): 43 kW (S6 40%: 51,6 kW)
  • Torque S1 / S6 (40%): 410 Nm / 493 Nm
  • Velocidade máxima: 8 000 rpm (graxa) / 10 000 rpm (ar-óleo)
  • Diâmetro do corpo: Ø310 mm
  • Interface da ferramenta: HSK A100
  • Método de refrigeração: Refrigeração líquida
  • Lubrificação dos rolamentos: Graxa ou Ar-Óleo
  • Fluído de corte através do eixo: Sim
  • Sensor de vibração: Incluído
  • Sensor de alongamento: Disponível sob consulta
  • Fixação do eixo: Não disponível
  • Função de pré-carga dos rolamentos: Não disponível
  • Kit de eixo: Não fornecido
  • Carcaça de refrigeração: Disponível sob consulta
  • Peso aprox.: 150 kg
